附錄B抽樣檢驗

B.0.1通風與空調工程施工質量檢驗批檢驗應在施工企業自檢質量合格的條件下進行。

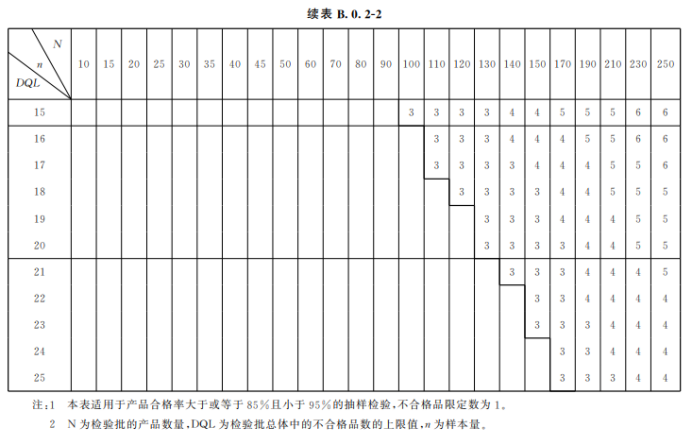

B.0.2通風與空調工程施工質量檢驗批的抽樣檢驗應根據表B.0.2-1、表B.0.2-2 的規定確定核查總體的樣本量n。

B.0.3應按本規范相應條文的規定,確定需核查的工程施工質量技術特性。工程中出現的新產品與質量驗收標準應歸納補充在內。

B.0.4樣本應在核查總體中隨機抽取。當使用分層隨機抽樣時，從各層次抽取的樣本數應與該層次所包含產品數占該檢查批產品總量的比例相適應。當在核查總體中抽樣時，可把可識別的批次作為層次使用。

B.0.5通風與空調工程施工質量檢驗批檢驗樣本的抽樣和評定規定的各檢驗項目,應按國家現行標準和技術要求規定的檢驗方法，逐一檢驗樣本中的每個樣本單元，并應統計出被檢樣本中的不合格品數或分別統計樣本中不同類別的不合格品數。

B.0.6抽樣檢驗中,應完整、準確記錄有關隨機抽取樣本的情況和檢查結果。

B.0.7當樣本中發現的不合格品數小于或等于1個時，應判定該檢驗批合格;當樣本中發現的不合格數大于1個時，應判定該檢驗批不合格。

B.0.8復驗應對原樣品進行再次測試,復驗結果應作為該樣品質量特性的最終結果。

B.0.9復檢應在原檢驗批總體中再次抽取樣本進行檢驗，決定該檢驗批是否合格。復檢樣本不應包括初次檢驗樣本中的產品。復檢抽樣方案應符合現行國家標準《聲稱質量水平復檢與復驗的評定程序》GB/T 16306 的規定。復檢結論應為最終結論。

附錄C風管強度及嚴密性測試

C.1一般規定

C.1.1風管應根據設計和本規范的要求,進行風管強度及嚴密性的測試。

C.1.2風管強度應滿足微壓和低壓風管在1.5倍的工作壓力。中壓風管在12倍的工作壓力且不低于750Pa，高壓風管在1.2倍的工作壓力下，保持 5min 及以

上，接縫處無開裂，整體結構無永久性的變形及損傷為合格。

C.1.3風管的嚴密性測試應分為觀感質量檢驗與漏風量檢測。觀感質量檢驗可應用于微壓風管,也可作為其他壓力風管工藝質量的檢驗，結構嚴密與無明顯穿透的縫隙和孔洞應為合格。漏風量檢測應為在規定工作壓力下,對風管系統漏風量的測定和驗證，漏風量不大于規定值應為合格。系統風管漏風量的檢測，應以總管和干管為主,宜采用分段檢測,匯總綜合分析的方法。檢驗樣本風管宜為3節及以上組成，且總表面積不應少于15m²。

C.1.4測試的儀器應在檢驗合格的有效期內。測試方法應符合本規范要求。

C.1.5凈化空調系統風管漏風量測試時，高壓風管和空氣潔凈度氣級為1級~5級的系統廟按高慶風管進行檢測，工作壓力不大于1500Pa 的6 級~9級的系統應按中壓風管進行檢測。

C.2測試裝置

C.2.1漏風量測試應采用經檢驗合格的專用漏風量測量?jī)x器，或采用符合現行國家標準《用安裝在圓形截面管道中的差壓裝置測量滿管流體流量》GB/T 2624中規定的計量元件搭設的測量裝置。

C.2.2漏風量測試裝置可采用風管式或風室式。風管式測試裝置應采用孔板做計量元件;風室式測試裝置應采用噴嘴做計量元件。

C.2.3漏風量測試裝置的風機，風壓和風量宜為被測定系統或設備的規定試驗壓力及最大允許漏風量的1.2倍及以上。

C.2.4 漏風量測試裝置試驗壓力的調節,可采用調整風機轉速的方法,也可采用控制節流裝置開度的方法。漏風量值應在系統達到試驗壓力后，保持穩壓的條件下測得。

C.2.5漏風量測試裝置的壓差測定應采用微壓計，分辨率應為1.0Pa。

C.2.6風管式漏風量測試裝置應符合下列規定:

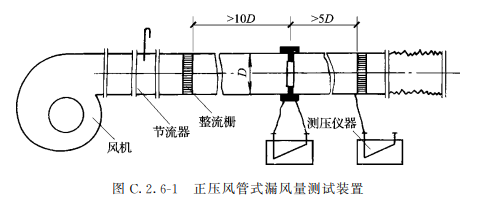

1風管式漏風量測試裝置應由風機、連接風管、測壓儀器、整流柵、節流器和標準孔板等組成(圖C.2.6-1)。

2應采用角接取壓的標準孔板?？装逯捣秶鷳?yīng)為0.22~0.70.孔板至前,后整流柵的直管段距離應分別大于或等于10倍和5倍風管直徑。

3連接風管應均為光滑員管。孔板至上游2倍風管直徑范圍內，圓度允許偏差應為 0.3%，下游應為2%。

4孔板應與風管連接,前端與管道軸線垂直度允許偏差應為1°;孔板與風管同心度允許偏差應為 1.5%的風管直徑。

5在第一整流柵后,所有連接部分應該嚴密不漏。

6漏風量應按下式計算:

式中:Q--漏風量(m³/h);

E--空氣流束膨脹系數;

a--孔板的流量系數;

A_n--孔板開口面積(㎡);

p--空氣密度(kg/m³);

ΔP---孔板差壓(Pa)。

7孔板的流量系數與β值的關系應根據圖C.2.6-2確定，并應滿足下列條件:

1)當1.0x10⁵<R_e<2.0x10⁶,0.05<β≤0.49,50mm<D≤1000mm時，不計管道粗糙度對流量系數的影響;

2)當雷諾數R_e小于1.0x10⁵時,應按現行國家標準《用安裝在圓形截面管道中的差壓裝置測量滿管流體流量》GB/T2624中的有關條文求得流量系數a。

8孔板的空氣流束膨脹系數e值可按表 C.2.6 確定。

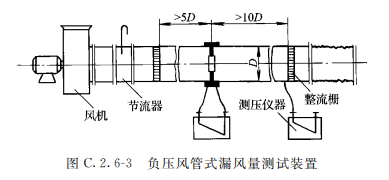

9負壓條件下的漏風量測試裝置應將風機的吸入口與節流器、孔板流量測量段逐相連接,并使孔板前10D整流柵置于迎風端,組成完整裝置。然后應通過軟接口與需測定風管或設備相連接(圖C.2.6-3)。

C.2.7風室式漏風量測試裝置應符合下列規定:

1風室式漏風量測試裝置應由風機、連接風管、測壓儀器、均流板、節流器、風室、隔板和噴嘴等組成(圖C.2.7-1)。

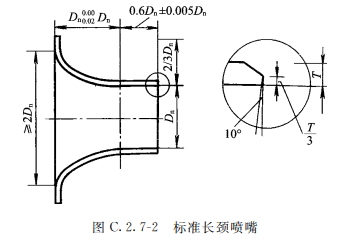

2為利用噴嘴實施風量的測量,隔板應將風室分割成前后兩孔腔，并應在隔板上開孔安裝測量噴嘴。根據測試風量的需要，可采用不同孔徑和數量的噴嘴。為保證噴嘴入口氣流的穩定性和流量的正確性，兩個噴嘴之間的中心距離不得小于大口徑噴嘴喉部直徑的3倍;且任意一個噴嘴中心到風室最近側壁的距離不得小于其噴嘴喉部直徑的 1.5 倍。計量噴嘴入口端均流板安裝位置與隔板的距離不應小于1.5倍大口徑噴嘴,出口端均流板安裝位置與隔板的距離不應小于 2.5 倍大口徑噴嘴。風機的出風口應與測試裝置相連接(圖 C.2.7-1)。當選用標準長徑噴嘴作為計量元件式,口徑確定后,頸長應為0.6倍口徑、噴嘴大口不應小于2倍口徑、擴展部分長度應等于口徑;噴嘴端口應刨邊，并應留三分之一厚和 10°傾斜(圖 C.2.7-2)。

3 風室為一個兩端留有連接口的密封箱體,過風斷面積應按最大測試風量通過時,平均風速度應小于或等于0.75m/s。風機的出風口應與節流器、噴嘴入口方向的接口相連接，另一端通過軟接口與需測定風管或設備相連接(圖C.2.7-1)。

4風室中噴嘴兩端的靜壓取壓接口,應為多個且均布于四壁。靜壓取壓接口至噴嘴隔板的距離不得大于最小噴嘴喉部直徑的 1.5 倍。應將多個靜壓接口并聯成靜壓環,再與測壓儀器相接。

5采用本裝置測定漏風量時,通過噴嘴喉部的流速應控制在15m/s~35m/s范圍內。

6風室中噴嘴隔板后的所有連接部分應嚴密不漏。

7單個噴嘴風量應按下式計算:

式中:Q_n--單個噴嘴漏風量(m³/h);

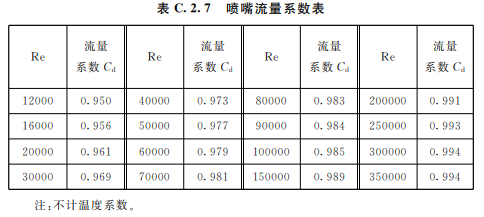

C_d--噴嘴的流量系數(直徑127mm及以上取0.99,小于127mm可按表 C.2.7 或C.2.7-3查取);

A_d--噴嘴的喉部面積(m²);

△P---噴嘴前后的靜壓差(Pa)。

8多個噴嘴風量應按下式計算:

9負壓條件下的漏風量測試裝置應將風機的吸入口與節流器、風室箱體噴嘴入口反方向的接口相連接，另一端應通過軟接口將箱體接口與需測定風管或設備相連接(圖C.2.7-4)。
