風機、壓縮機、泵安裝工程施工及驗收規范

GB 50275-2010

　1 總 則

　　1.0.1 為保證風機、壓縮機、泵安裝工程的質量和安全運行，促進風機、壓縮機、泵安裝技術的進步，制定本規范。

　　1.0.2 本規范適用于下列風機、壓縮機、泵安裝工程的施工及驗收：

　　1 離心通風機、離心鼓風機、軸流通風機、軸流鼓風機、羅茨和葉氏鼓風機、防爆通風機和消防排煙通風機;

　　2 容積式的往復活塞式、螺桿式、滑片式、隔膜式壓縮機，軸流壓縮機和離心壓縮機;

　　3 離心泵、井用泵、隔膜泵、計量泵、混流泵、軸流泵、旋渦泵、螺桿泵、齒輪泵、轉子式泵、潛水泵、水輪泵、水環泵、往復泵。

　　1.0.3 風機、壓縮機、泵安裝工程的施工及驗收，除應符合本規范外，尚應符合國家現行有關標準的規定。

　　2 風 機

　　2.1 基本規定

　　2.1.1 風機的開箱檢查，應符合下列要求：

　　1 應按設備裝箱單清點風機的零件、部件、配套件和隨機技術文件;

　　2 應按設計圖樣核對葉輪、機殼和其他部位的主要安裝尺寸;

　　3 風機型號、輸送介質、進出口方向(或角度)和壓力，應與工程設計要求相符;葉輪旋轉方向、定子導流葉片和整流葉片的角度及方向，應符合隨機技術文件的規定;

　　4 風機外露部分各加工面應無銹蝕;轉子的葉輪和軸頸、齒輪的齒面和齒輪軸的軸頸等主要零件、部件應無碰傷和明顯的變形;

　　5 風機的防銹包裝應完好無損;整體出廠的風機，進氣口和排氣口應有蓋板遮蓋，且不應有塵土和雜物進入;

　　6 外露測振部位表面檢查后，應采取保護措施。

　　2.1.2 風機的搬運和吊裝，應符合下列要求：

　　1 整體出廠的風機搬運和吊裝時，繩索不得捆縛在轉子和機殼上蓋及軸承上蓋的吊耳上;

　　2 解體出廠的風機搬運和吊裝時，繩索的捆縛不得損傷機件表面;轉子和齒輪的軸頸、測量振動部位，不得作為捆縛部位;轉子和機殼的吊裝應保持水平;

　　3 輸送特殊介質的風機轉子和機殼內涂有的保護層應妥善保護，不得損傷;

　　4 轉子和齒輪不應直接放在地上滾動或移動。

　　2.1.3 風科組裝前的清洗和檢查除應符合現行國家標準《機械設備安裝工程施工及驗收通用規范》GB 50231和隨機技術文件的有關規定外，尚應符合下列要求：

　　1 設備外露加工面、組裝配合面、滑動面，各種管道、油箱和容器等應清洗潔凈;出廠已裝配好的組合件超過防銹保質期應拆洗;

　　2 輸送介質為氫氣、氧氣等易燃易爆氣體的壓縮機，其與介質接觸的零件、部件和管道及其附件應進行脫脂，油脂的殘留量不應大于125mg/㎡;脫脂后應采用干燥空氣或氮?dú)獯蹈桑?yīng)將零件、部件和管道及其附件做無油封閉;

　　3 潤滑系統、密封系統中的油泵、過濾器、油冷卻器和安全閥等應拆卸清洗;

　　4 油冷卻器應以最大工作壓力進行嚴密性試驗，且應保壓10min后無泄漏;

　　5 現場組裝時，機器各配合表面、機加工表面、轉動部件表面、各機件的附屬設備應清洗潔凈;當有銹蝕時應清除，并應采取防止安裝期間再發生銹蝕的措施;

　　6 調節機構應清洗潔凈，其轉動應靈活。

　　2.1.4 風機機組軸系的找正，應符合下列要求：

　　1 應選擇位于軸系中間的或質量大、安裝難度大的機器作為基準機器進行調平;

　　2 非基準機器應以基準機器為基準找正、調平，并應使機組軸系在運行時成為兩端揚度相當?shù)倪B續平滑曲線;

　　3 機組軸系的最終找正應以實際轉子通過聯軸器進行。并應符合本條1、2款的要求。

　　2.1.5 聯軸器的徑向位移、端面間隙和軸向傾斜應符合隨機技術文件的規定;無規定時，應符合現行國家標準《機械設備安裝工程施工及驗收通用規范》GB 50231的有關規定。

　　2.1.6 風機的進氣、排氣管路和其他管路的安裝，除應符合現行國家標準《工業金屬管道工程施工及驗收規范》GB 50235和《通風與空調工程施工質量驗收規范》GB 50243的有關規定外，尚應符合下列要求：

　　1 風機的進氣、排氣系統的管路、大型閥件、調節裝置、冷卻裝置和潤滑油系統等管路，應有單獨的支承，并應與基礎或其他建筑物連接牢固，與風機機殼相連時不得將外力施加在風機機殼上。連接后應復測機組的安裝水平和主要間隙，并應符合隨機技術文件的規定;

　　2 與風機進氣口和排氣口法蘭相連的直管段上，不得有阻礙熱脹冷縮的固定支撐;

　　3 各管路與風機連接時，法蘭面應對中并平行;

　　4 氣路系統中補償器的安裝應符合隨機技術文件的規定。

　　2.1.7 風機機殼剖分法蘭結合面間應涂抹一層密封膠;螺栓的螺紋部分應涂防咬合劑，并應按規定的力矩或螺母轉動角度將螺栓擰緊。

　　2.1.8 風機驅動機為轉子穿心的電動機時，其滑動軸承的軸肩與軸瓦的間隙值和聯軸器軸向位移值及軸向間隙值，應根據電動機的磁力中心位置確定。

　　2.1.9 風機的潤滑、密封、液壓控制系統應清洗潔凈;組裝后風機的潤滑、密封、液壓控制、冷卻和氣路系統的受壓部分，應以其最大工作壓力進行嚴密性試驗，且應保壓10min后無泄漏;其風機的冷卻系統試驗壓力不應低于0.4MPa。

　　2.1.10 風機上的檢測、控制儀表等的電纜、管線的安裝，不應妨礙軸承、密封和風機內部零部件的拆卸。

　　2.1.11 風機隔振器的安裝位置應正確，且各組或各個隔振器的壓縮量應均勻一致，其偏差應符合隨機技術文件的規定。

　　2.1.12 風機試運轉前，應符合下列要求：

　　1 軸承箱和油箱應經清洗潔凈、檢查合格后，加注潤滑油;加注潤滑油的規格、數量應符合隨機技術文件的規定;

　　2 電動機、汽輪機和尾氣透平機等驅動機器的轉向應符合隨機技術文件的要求;

　　3 盤動風機轉子，不得有摩擦和碰刮;

　　4 潤滑系統和液壓控制系統工作應正常;

　　5 冷卻水系統供水應正常;

　　6 風機的安全和連鎖報警與停機控制系統應經模擬試驗，并應符合下列要求：

　　1)冷卻系統壓力不應低于規定的最低值;

　　2)潤滑油的油位和壓力不應低于規定的最低值;

　　3)軸承的溫度和溫升不應高于規定的最高值;

　　4)軸承的振動速度有效值或峰-峰值不應超過規定值;

　　5)喘振報警和氣體釋放裝置應靈敏、正確、可靠;

　　6)風機運轉速度不應超過規定的最高速度。

　　7 機組各輔助設備應按隨機技術文件的規定進行單機試運轉，且應合格;

　　8 風機傳動裝置的外露部分、直接通大氣的進口，其防護罩(網)應安裝完畢;

　　9 主機的進氣管和與其連接的有關設備應清掃潔凈。

　　2.2 離心通風機

　　2.2.1 離心通風機的軸承箱找正、調平，應符合下列要求：

　　1 軸承箱與底座應緊密結合;

　　2 整體安裝軸承箱的安裝水平，應在軸承箱中分面上進行檢測，其縱向安裝水平亦可在主軸上進行檢測，縱、橫向安裝水平偏差均不應大于0.10/1000;

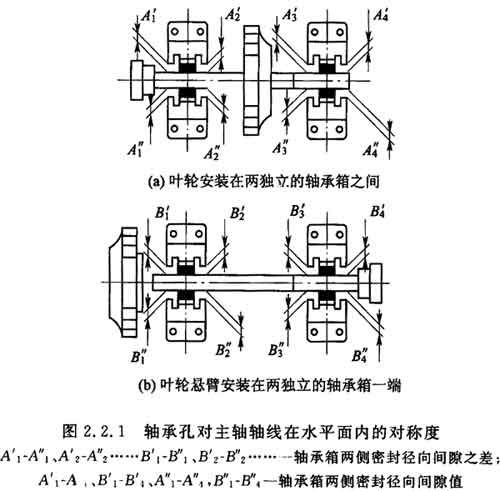

　　3 左、右分開式軸承箱的縱、橫向安裝水平，以及軸承孔對主軸軸線在水平面的對稱度(圖2.2.1)，應符合下列要求：

　　1)在每個軸承箱中分面上，縱向安裝水平偏差不應大于0.04/1000;

　　2)在每個軸承箱中分面上，橫向安裝水平偏差不應大于0.08/1000;

　　3)在主軸軸頸處的安裝水平偏差不應大于0.04/1000;

　　4)軸承孔對主軸軸線在水平面內的對稱度偏差不應大于0.06mm(圖2.2.1);可測量軸承箱兩側密封徑向間隙之差不應大于0.06mm。

   2.2.2 具有滑動軸承的離心通風機除應符合本規范第2.2.1條的要求外，其軸瓦與軸頸的接觸弧度及軸向接觸長度、軸承間隙和壓蓋過盈量，應符合隨機技術文件的規定;當不符合規定時，應進行修刮和調整;無規定時，應符合現行國家標準《機械設備安裝工程施工及驗收通用規范》GB 50231的有關規定。

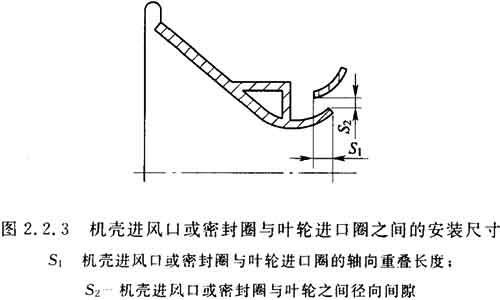

　　2.2.3 離心通風機機殼組裝時，應以轉子軸線為基準找正機殼的位置;機殼進風口或密封圈與葉輪進口圈的軸向重疊長度和徑向間隙，應調整到隨機技術文件規定的范圍內(圖2.2.3)，并應使機殼后側板軸孔與主軸同軸，并不得碰刮;無規定時，軸向重疊長度應為葉輪外徑的8‰～12‰徑向間隙沿圓周應均勻，其單側間隙值應為葉輪外徑的1.5‰～4‰。

　　2.2.4 離心通風機機殼中心孔與軸應保持同軸。壓力小于3kPa的通風機，孔徑和軸徑的差值不應大于表2.2.4的規定，且不應小于2.5mm。壓力大于3kPa的風機，在機殼中心孔的外側應設置密封裝置。

　　2.2.5 離心通風機試運轉除應符合本規范第2.1.12條的要求外，尚應符合下列要求：

　　1 啟動前應關閉進氣調節門;

　　2 點動電動機，各部位應無異?，F(xiàn)象和摩擦聲響;

　　3 風機啟動達到正常轉速后，應在調節門開度為0°～5°時進行小負荷運轉;

　　4 小負荷運轉正常后，應逐漸開大調節門，但電動機電流不得超過額定值，直至規定的負荷，軸承達到穩定溫度后，連續運轉時間不應少于20min;

　　5 具有滑動軸承的大型風機，負荷試運轉2h后應停機檢查軸承，軸承應無異?，F(xiàn)象;當合金表面有局部研傷時應進行修整，再連續運轉不應少于6h;

　　6 高溫離心通風機進行高溫試運轉時，其升溫速率不應大于50℃/h;進行冷態試運轉時，其電機不得超負荷運轉;

　　7 試運轉中，在軸承表面測得的溫度不得高于環境溫度40℃，軸承振動速度有效值不得超過6.3mm/s;礦井用離心通風機振動速度有效值不得超過4.6mm/s;其振動的檢測及其限值應符合本規范附錄A的規定;

　　8 試運轉中應按本規范第2.1.12條第6款的要求進行檢查，其動作應靈敏、正確、可靠，并應記錄實測的數值備查。

　　2.3 軸流通風機

　　2.3.1 軸流通風機的清洗和檢查除應符合本規范第2.1.3條的要求外，尚應符合下列要求：

　　1 整流罩、集流器、轉子葉片等應無損傷，連接應牢固、無松動;其葉片的角度方向和調節范圍，應符合隨機技術文件的規定;

　　2 軸承箱、變速器和冷卻水腔應無泄漏。

　　2.3.2 整體出廠的軸流通風機的安裝，應符合下列要求：

　　1 機組的安裝水平和鉛垂度應在底座和機殼上進行檢測，其安裝水平偏差和鉛垂度偏差均不應大于1/1000;

　　2 通風機的安裝面應平整，與基礎或平臺應接觸良好;

　　3 直聯型風機的電動機軸心與機殼中心應保持一致;電動機支座下的調整墊片不應超過兩層。

　　2.3.3 解體出廠的軸流風機組裝和安裝時，應符合下列要求：

　　1 通風機的安裝水平，應在基礎或支座上風機的底座和軸承座上縱、橫向進行檢測，其偏差均不應大于1/1000;

　　2 轉子軸線與機殼軸線的同軸度不應大于φ2mm;

　　3 應按隨機技術文件規定的順序和出廠標記進行組裝;

　　4 導流葉片、轉子葉片安裝角度與名義值的允許偏差為±2°;葉輪與機殼的徑向間隙應均勻;葉輪與機殼的徑向間隙應為葉輪直徑的1.5‰～3.5‰;葉片的手動和自動調節范圍應符合隨機技術文件的規定;可調動葉片在關閉狀態下與機殼間的徑向間隙應符合隨機技術文件的規定;無規定時，其間隙值宜為轉子直徑的1‰～2‰;在靜態下應檢查可調葉片及調節裝置的調節功能、調節角度范圍、安全限位，葉片角度指示刻度與葉片實際角度的允許偏差為±1°;

　　5 機殼的連接應對中和貼合緊密，結合面上應涂抹一層密封膠;葉片的固定螺栓和機殼法蘭連接螺栓，應按隨機技術文件規定的力矩緊固和鎖緊;

　　6 進氣室、擴壓器與機殼之間，進氣室、擴壓器與前后風筒之間的連接應對中和貼平。各部分的連接，不得使機殼(主風筒)變形，影響葉頂間隙的改變。

　　2.3.4 具有中間傳動軸的軸流通風機機組找正時，應符合下列要求：

　　1 驅動機為轉子穿心電動機時，應確定磁力中心位置，并應計算且留出中間軸的熱膨脹量和聯軸器的軸向間隙后，再確定兩軸之間的距離;

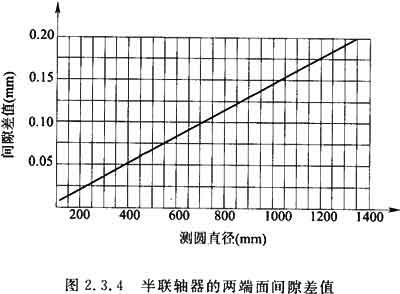

　　2 檢測同軸度時，應轉動機組的軸系，每隔90°分別檢測中間軸兩端、每對半聯軸器兩端面之間四個位置的間隙差，其差值應控制在圖2.3.4的范圍內。

　　2.3.5 軸流通風機試運轉前除應符合本規范第2.1.12條的要求外，尚應符合下列要求：

　　1 電動機轉向應正確;油位、葉片數量、葉片安裝角、葉頂間隙、葉片調節裝置功能、調節范圍應符合隨機技術文件的規定;

　　2 葉片角度可調的風機，應將可調葉片調節到隨機技術文件規定的啟動角度;

　　3 盤車應無卡阻，并應關閉所有人孔門;

　　4 應啟動供油裝置并運轉2h，其油溫和油壓應符合隨機技術文件的規定。

　　2.3.6 軸流通風機試運轉，應符合下列要求：

　　1 啟動時各部位應無異?，F(xiàn)象;

　　2 啟動在小負荷運轉正常后，應逐漸增加風機的負荷，在規定的轉速和最大出口壓力下，直至軸承達到穩定溫度后，連續運轉時間不應少于20min;

　　3 軸流通風機啟動后調節葉片時，電流不得大于電動機的額定電流值;軸流通風機運行時，嚴禁停留于喘振工況內;

　　4 試運轉中，應按本規范第2.1.12條第6款的要求進行檢查，其動作應靈敏、正確、可靠，并應記錄實測數值備查;

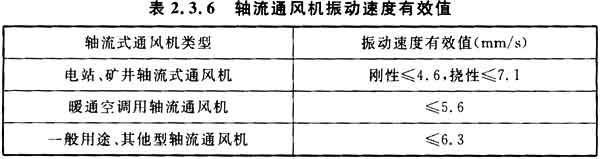

　　5 試運轉中，一般用途軸流風機在軸承表面測得的溫度不得高于環境溫度40℃;電站式軸流通風機和礦井式軸流通風機，滾動軸承正常工作溫度不應超過70℃，瞬時最高溫度不應超過95℃，溫升不應超過60℃;滑動軸承的正常工作溫度不應超過75℃;6 軸流通風機的振動速度有效值應符合表2.3.6的要求，其檢測應符合本規范附錄A的規定;

　　7 應檢查管道的密封性，停機后應檢查葉頂間隙。

　　2.4 羅茨和葉氏鼓風機

　　2.4.1 羅茨和葉氏鼓風機的安裝水平，應在主軸和進氣口、排氣口法蘭面上縱、橫向進行檢測，其偏差均不應大于0.2/1000。

　　2. 4.2 羅茨和葉氏鼓風機安裝時，應檢查正、反兩個方向轉子與轉子間、轉子與機殼間、轉子與墻板的間隙以及齒輪副側的間隙，其間隙值應符合隨機技術文件的規定。

　　2. 4.3 羅茨和葉氏鼓風機外露部件結合處應平整，機殼與墻板的結合處和剖分的機殼、墻板的結合處錯邊量不應大于5mm。

　　2.4.4 羅茨和葉氏鼓風機試運轉除應符合本規范第2.1.12條的要求外，尚應符合下列要求：

　　1 啟動前應全開鼓風機進氣和排氣口閥門;

　　2 進氣和排氣口閥門應在全開的條件下進行空負荷運轉，運轉時間不得少于30min;

　　3 空負荷運轉正常后，應逐步緩慢地關閉排氣閥，直至排氣壓力調節到設計升壓值時，電動機的電流不得超過其額定電流值;

　　4 負荷試運轉中，不得完全關閉進氣和排氣口閥門，不應超負荷運轉，并應在逐步卸荷后停機，不得在滿負荷下突然停機;

　　5 負荷試運轉中，鼓風機應在規定的轉速和壓力下各部位溫度穩定后，連續運轉不少于2h;其軸承溫度不應超過95℃，潤滑油溫度不應超過65℃，振動速度有效值不應大于11.2mm/s。

　　2.5 離心鼓風機

　　2.5.1 離心鼓風機的清洗和檢查除應符合本規范第2.1.3條的要求外，尚應符合下列要求：

　　1 出廠已裝好的機殼垂直中分面不應拆卸清洗;筒型結構機器的清洗，應符合隨機技術文件的規定;

　　2 擴壓器和回流器組裝成一體的隔板、與機殼固定在一起的軸承箱等在清洗時不應拆卸;

　　3 帶調整墊結構和旋轉結構的組件拆洗時應做好標記，并不得互換組別或位置。

　　2.5.2 機組安裝前，墊鐵和底座應符合下列要求：

　　1 應按機組體積的大小選擇成對斜墊鐵;轉速超過3000r/min的機組，各塊墊鐵之間和墊鐵與底座之間的接觸面面積均不應小于70%，局部間隙不應大于0.05mm;

　　2 座漿法平墊鐵的安裝水平偏差不應大于0.10/1000，且各部分的平墊鐵應保持在同一標高位置上，其標高的允許偏差為±1mm;無墊鐵安裝法埋設的臨時墊鐵安裝水平偏差不應大于0.2/1000，其標高允許偏差為±2mm;采用壓漿法施工時，應及時檢查墊鐵之間的間隙;

　　3 應檢查軸承座與底座之間未擰緊螺栓時的間隙，不應大于0.05mm;

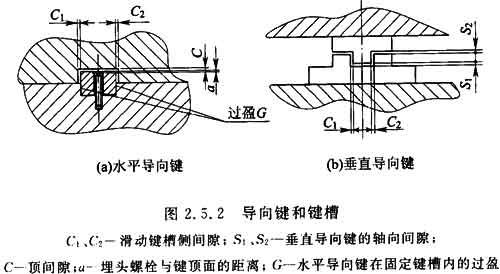

　　4 底座上的導向鍵與機體間的配合間隙應均勻，并應符合隨機技術文件的規定;無規定時，其水平導向鍵在固定鍵槽內的過盈宜為Omm～0.03mm;在滑動鍵槽內的兩側總間隙宜為0.03mm～0.06mm;頂間隙宜為0.5mm～1.0mm;埋頭螺栓與鍵頂面的距離應大于或等于0.3mm;垂直導向鍵的軸向間隙應分別大于或等于3mm(圖2.5.2);5 不應在底座上鉆孔安裝其他設備。

　　2.5.3 機組中基準設備找正、調平時，應符合下列要求：

　　1 設備中心的標高和位置應符合設計要求，其允許偏差為±2mm;

　　2 以鼓風機為基準時，縱向安裝水平應在主軸上進行檢測，其偏差不應大于0.05/1000;橫向安裝水平應在機殼中分面上進行檢測，其偏差不應大于0.10/1000;

　　3 以增速器為基準時，橫向安裝水平應在箱體中分面上進行檢測，縱向安裝水平應在大齒輪軸上進行檢測，其偏差均不應大于0.05/1000。

　　2.5.4 機組中非基準設備的找正、調平，應符合下列要求：

　　1 縱向安裝水平應以基準設備為準進行找正、調平;橫向安裝水平應符合本規范第2.5.3條的要求;與基準設備的橫向安裝水平方向應一致;

　　2 聯軸器的端面間隙、徑向位移和軸向傾斜，應符合隨機技術文件的規定。

　　2. 5.5 在電動機、汽輪機、燃汽輪機與增速器、離心鼓風機之間進行找正、調平時，其同軸度應符合隨機技術文件的規定。

　　2.5.6 離心鼓風機找正、調平時，軸承座和下機殼與底座之間的接合應符合下列要求：

　　1 軸承座與底座之間或機殼錨爪與底座之間的局部間隙，不應大于0.05mm;

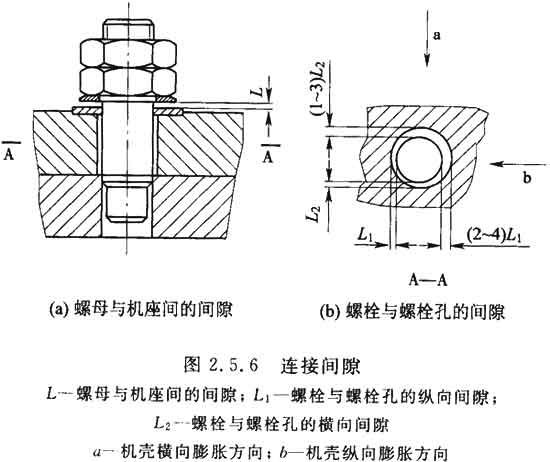

　　2 有導向鍵的軸承座或機殼錨爪與底座之間連接螺栓的固定，應有利于機殼熱膨脹，螺栓與螺栓孔的間隙和螺母與機座間的間隙，應符合隨機技術文件的規定;無規定時，其螺母與機座間的間隙宜為0.03mm～0.06mm[圖2.5.6(a)]，螺栓在螺栓孔內應為偏心放置[圖2. 5.6(b)]。

　　2.5.7 徑向軸承與軸頸的接觸面積要求和頂間隙、側間隙，推力軸承與止推盤的接觸要求和軸向間隙，軸承與軸承蓋的過盈量，均應符合隨機技術文件的規定;不符合規定時，應進行調整?？蓛A瓦軸承組裝后，每塊瓦應能自由擺動，并應無卡阻。

　　2.5. 8 轉子各部位的軸向和徑向跳動以及機殼密封氣密體之間的氣密間隙，應符合隨機技術文件的規定。

　　2.5.9 軸端密封裝置組裝應符合隨機技術文件的規定。其浮環密封的安裝應符合下列要求：

　　1 密封元件及密封軸或軸套表面，應無毛刺和軸向溝槽，并應清洗潔凈;

　　2 各密封元件的有關配合尺寸和軸與浮環間的徑向間隙，應符合隨機技術文件的規定;不符合規定時，應進行修整或更換;

　　3 內環和外環的位置不得裝錯;

　　4 浮環安裝時，應在浮環內圓表面和端面涂上透平油。

　　2.5.10 徑向振動探頭檢測的轉子軸傳感部位，應與軸承軸徑同軸心。軸傳感部位以及徑向振動和軸向位移位置，不得用鐵筆和劃線器刻劃符號。

　　2.5.11 上下機殼的結合面應貼合;未擰緊螺栓前，其局部間隙應符合隨機技術文件的規定;無規定時，應符合下列要求：

　　1 工作壓力小于或等于1MPa時，間隙值不應大于0.12mm;工作壓力大于1MPa時，間隙值不應大于0.10mm;

　　2 當間隙超過本條第1款的數值時應查找原因，并應消除內裝件過盈或局部堆高;因機殼變形引起超差，在擰緊螺栓后又能消除間隙且不影響機器裝配精度時，可不做修整;

　　3 結合面之間無特殊要求時，應均勻涂上密封膠，不得在結合面間增加填料和墊層。

　　2.5.12 增速器組裝，應符合下列要求：

　　1 行星齒輪增速器的組裝，應符合隨機技術文件的規定;

　　2 增速器底面與底座應緊密貼合;未擰緊螺栓之前應用塞尺檢查，其局部間隙不應大于0.04mm;

　　3 軸瓦與軸頸配合的頂間隙、側間隙、接觸要求、軸瓦與軸承壓蓋的過盈值等，應符合隨機技術文件的規定。當不符合規定時，應進行調整;

　　4 齒輪組軸間的中心距、平行度、齒側間隙和齒面接觸要求，應符合隨機技術文件的規定;

　　5 增速箱中分面的局部間隙，不應大于0.06mm;

　　6 齒輪副的接觸跡線和接觸斑點的檢驗與調整，應符合下列要求：

　　1)應在大齒輪的若干齒面上均勻涂上顏色，將小齒輪擦凈，并對小齒輪施加一定阻力。轉動大齒輪數次，應用膠帶粘揭被印在小齒輪上的色跡，其色跡線長度應符合隨機技術文件的規定;

　　2)試運轉前，應在大齒輪若干齒面上涂上一層不溶于油的顏色;試運轉后，應根據顏色的脫落狀況測得動態接觸斑點，并應符合隨機技術文件的規定;

　　3)齒輪接觸斑跡圖形應超過齒輪有效寬度的60%，并應集中在嚙合處的中心上;

　　4)高速圓弧圓柱齒輪增速器，其靜態接觸跡線長度不應小于齒長的70%，動態接觸斑點長度不應小于90%;接觸位置距齒頂?shù)母叨?，凸齒應為法向模數的(0.45±0.2)倍，凹齒應為法向模數的(0.75±0.2)倍;漸開線齒輪增速器，其接觸斑點長度不應小于齒長的70%，高度不應小于齒高的50%;

　　5)同時對輪齒接觸跡線調整與齒輪軸線平行度調整有困難時，應滿足齒輪接觸的質量要求，其平行度可不做調整。

　　2.5.13 管路與離心鼓風機不應強行連接;連接時，應采用百分表監控風機聯軸器的移動。復檢離心鼓風機的找正、調平精度時，應保持在連接前的狀態或允許范圍之內。

　　2.5.14 離心鼓風機的油管潤滑點、密封、控制和與油接觸的機器零件和部件，應進行循環沖洗，并應符合下列要求：

　　1 應按隨機技術文件規定使用的潤滑油進行沖洗;

　　2 沖洗前，潤滑點上游的節流閥應全部打開，并應保持最大流速;

　　3 沖洗油的溫度應與機組運行溫度相同或冷熱交替;

　　4 沖洗中，視油的清潔程度應經常清洗濾油器，并應定期輕敲油管;

　　5 沖洗時間不得少于24h;

　　6 濾油器過濾網上不得留有硬質顆粒;在油溫相同的條件下，濾油器前、后壓差應在5h內保持穩定。

　　2.5.15 離心鼓風機試運轉時，應先試驅動機、增速器，后試整機。整機的試運轉應先將進氣節流門開至10°～15°進行小負荷試運轉，然后進行負荷試運轉。

　　2.5.16 離心鼓風機試運轉前除應符合本規范第2.1.12條的要求外，尚應符合下列要求：

　　1 應按隨機技術文件的規定將潤滑系統、密封系統和液壓控制系統清洗潔凈，并應做循環清洗;

　　2 加注潤滑油的規格和數量應符合隨機技術文件的規定;

　　3 潤滑、密封和控制等系統的連鎖裝置、機組的防喘振裝置、水路系統的調節裝置等以及閥門、儀表均應靈敏可靠，并應符合隨機技術文件的規定;

　　4 閥件和控制裝置應處于隨機技術文件規定的使風機為最小負荷時的啟動位置;

　　5 機組各輔助設備均應按隨機技術文件的規定進行單機試運轉，單機試運轉應合格。

　　2.5.17 離心鼓風機的整機試運轉，應符合下列要求：

　　1 啟動潤滑、密封和控制油系統，應符合隨機技術文件的規定。無規定時，應符合下列要求：

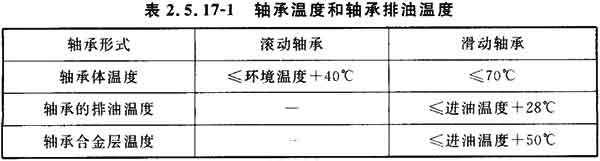

　　1)軸承潤滑油的進油溫度宜為40℃±5℃，啟動時的油溫不應低于25℃;軸承的進油壓力宜為0.1MPa～0.15MPa，當油壓小于0.08MPa時應報警，并應啟動輔助油泵;當油壓下降到0.05MPa時應停機;

　　2)浮環密封油參與整機試運轉的正常進油溫度應為40℃±5℃;油壓高于氣封壓力的壓差應為50kPa;當采用高位罐壓差的系統時，高位罐液面高于或低于正常液位150mm時應報警，低于250mm時應過低報警，低于300mm時應停機;

　　3)軸承和軸承箱的油溫溫升不應超過28℃，軸承出口溫度不應超過82℃;

　　4)控制油系統應按規定進行調整。

　　2 電動機帶動的主機，點動檢查轉子與定子，其應無摩擦和異常聲響;

　　3 小負荷試運轉中，應符合本規范第2.1.12條第6款的要求，其動作應靈敏、正確、可靠;小負荷連續運轉后，應停機檢查各軸承、軸頸的潤滑情況，當有磨損時應及時修整;對有齒輪變速器的機組，應檢測齒輪的接觸斑點，當不符合要求時，應按本規范第2.5.12條的規定進行調整;

　　4 小負荷試運轉的時間，應符合隨機技術文件的規定;

　　5 小負荷試運轉無誤后，應按隨機技術文件的規定進行負荷試運轉;負荷試運轉的開始階段，主機的排氣應緩慢升壓，并應逐步達到工況;軸承潤滑油溫度和軸承振動穩定后，應連續運行2h;

　　6 不得在喘振區域內運轉;啟動時，不得在臨界轉速附近運轉;

　　7 試運轉應進行檢查，并應符合下列要求：

　　1)冷卻系統的進口壓力和進、出口溫度不應超過隨機技術文件的規定;

　　2)軸承溫度和軸承排油溫度應符合隨機技術文件的規定;無規定時，應符合表2.5.17-1的規定。

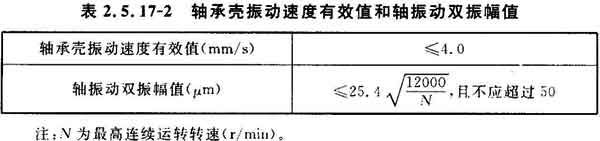

　　3)軸頸處測得未濾波的軸振動雙振幅值，或采用接觸式測振儀在軸承殼上檢測軸承振動速度有效值，應符合隨機技術文件的規定;無規定時，應符合表2.5.17-2的規定;

　　4)各級排氣壓力和溫度應符合隨機技術文件的規定。

　　8 停機后20min或軸承回油溫度降到低于40℃后，應停止油泵工作;停機后的盤車，應符合隨機技術文件的規定;

　　9 試運轉完畢，應將各有關裝置調整到準備啟動狀態。

　　2.6 軸流鼓風機

　　2.6.1 軸流鼓風機的各主要部件、機殼、調節缸、葉片承缸和轉子在裝配吊運過程中應保持水平，且不得損傷。

　　2.6.2 埋設底座調整螺栓的支承墊板除應符合現行國家標準《機械設備安裝工程施工及驗收通用規范》GB 50231的有關規定外，尚應符合下列要求：

　　1 墊板底層混凝土的耐壓強度不應低于35MPa;厚度宜為30mm～50mm;每塊墊板的安裝水平偏差不應大于0.3/1000;

　　2 每塊墊板的標高允許偏差為±3mm。

　　2.6.3 軸流鼓風機的底座找正、調平時，應符合下列要求：

　　1 應通過底座上的凋整螺栓和地腳螺栓，調平底座各支撐機殼的支座面、連接縱向鍵座的結合面或固定軸承座的結合面;各支座的安裝水平，應在支座上平面縱、橫向進行檢測，其偏差均不應大于0.1/1000;各結合面上的縱、橫向安裝水平偏差均不應大于0.05/1000;

　　2 擰緊底座上的調整螺栓時，螺栓露出底座下平面的長度應符合隨機技術文件的規定。

　　2.6.4 機組中當以主機作為找正、調平基準設備時，縱向安裝水平應在軸頸上進行檢測，其偏差不應大于0.04/1000;橫向安裝水平應在機殼中分面上進行檢測，其偏差不應大于0.06/1000。機組中非基準設備的找正、調平，應符合本規范第2.5.4條的要求。

　　2.6.5 下機殼找正、調平除應符合本規范第2.5.4條的要求外，尚應符合下列要求：

　　1 應除去機殼四個支撐面的毛刺和飛邊;

　　2 下機殼與底座的支座連接時，應將支承導向鍵涂上二硫化鉬油，并應輕輕推入鍵槽，不得強行打入;

　　3 應使四個支座的定位螺栓位于孔中心;找正、調平時，可采用更換縱向?qū)蜴I和支承導向鍵不同厚度的墊片進行調整。

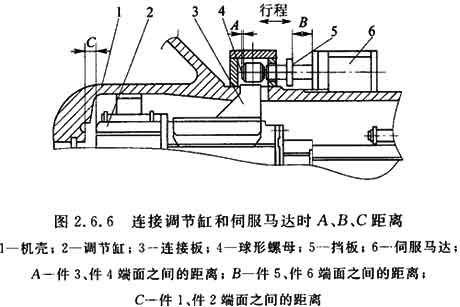

　　2.6.6 定子部分的內裝件的裝配應符合隨機技術文件的規定。連接調節缸和伺服馬達時，圖2.6.6所示兩端面之間A、B、C距離應符合隨機技術文件的規定。

　　2.6.7 靜葉角度值、調節缸位移與靜葉角度曲線、轉子跳動值、動葉和靜葉的葉頂間隙值、密封間隙值軸承間隙值、軸承壓蓋過盈值、油封間隙值、轉子在軸承箱中的軸向和徑向位置尺寸、機殼中分面的自由間隙等，應按隨機技術文件的規定檢測和調整。

　　2.6.8 增速器的找正、調平，應符合本規范第2.5.3條～第2.5.5條的規定。

　　2.6.9 機組找正前應符合下列要求：

　　1 軸承應安裝完畢，軸承與軸頸的間隙和接觸狀況應符合規定;

　　2 盤動轉子，應轉動靈活、無卡碰;

　　3 葉頂間隙值、轉子和聯軸器的跳動值應符合要求。

　　2.6.10 機組找正的同軸度要求應符合隨機技術文件的規定;無規定時，聯軸器的徑向位移宜為0.02mm～0.04mm，軸線傾斜度不應大于0.1/1000。

　　2.6.11 連接剛性的中間軸應符合下列要求：

　　1 應分別連接中間軸的一端;應檢查未連端法蘭的徑向跳動值，徑向跳動值應符合下式的要求：

　　2 螺栓與螺母應按編號連接，不得相互混淆和互換;

　　3 螺栓的擰緊程度應按規定的伸長量控制其預緊力;無規定時，伸長量宜為計算長度的2‰，應對稱均勻地分兩次擰緊螺栓。

　　2. 6.12 管路的裝配應符合下列要求：

　　1 進氣、排氣和潤滑等管路，應在機組找正、調平后配制與連接;

　　2 各管路連接所造成的外加于機器法蘭的外加力矩，不得大于隨機技術文件的規定;管路連接時，應采用百分表監控聯軸器的移動;連接后，應復測機組的找正、調平精度;

　　3 放風閥和旁通閥的安裝位置，應符合隨機技術文件的規定;

　　4 通向油箱的水平回油管路應有1：25的斜度;用碳鋼制作的油管道應經酸洗和鈍化處理。

　　2.6.13 軸流鼓風機試運轉除應符合本規范第2.1.12條的要求外，尚應符合下列要求：

　　1 啟動前應將排氣閥關閉，打開放空閥，靜葉角度應調整到最小工作角度或使靜葉關閉的啟動狀態;

　　2 由透平機驅動的主機，應按升速曲線分階段升速，不得在軸系的各臨界轉速附近停留運轉;

　　3 主機啟動達到額定轉速后，靜葉宜調節到最小工作角;不應在靜葉關閉的啟動狀態下停留運轉較長的時間;

　　4 在試運轉中應進行下列檢查，并應符合試運轉的技術要求：

　　1)冷卻水的流量和壓力，不應低于最低值;

　　2)冷卻器出口溫度，不應高于規定的最高溫度值;

　　3)軸承節流圈前的油壓，不應低于最低值;

　　4)潤滑油過濾器進、出口的壓力差，不應超過規定值;

　　5)放風閥和旁通閥在喘振出現前應及時、正確地開啟;在未測定和整定防喘振曲線前，不得靠近性能曲線上的喘振區運行;

　　6)軸承溫度和軸承的排油溫度，應符合本規范表2.5.17-1的規定;

　　7)軸承振動速度有效值，不應大于6.3mm/s;

　　8)風機運轉速度，不應超過最高速度。

　　5 試運轉中的各項檢查和實測數值，應記錄清楚。

　　2.6.14 機組的停機應符合下列要求：

　　1 停機前應將靜葉角度調節到最小工作角或靜葉關閉狀態，并應打開放空閥和關閉排氣閥;

　　2 停機后，應慢速盤動轉子，直到軸承與主機排氣側之間的主軸溫度低于50℃時，潤滑油泵再停機。

　　2.7 防爆通風機和消防排煙通風機

　　2.7.1 防爆通風機除應符合本章相應類型的風機安裝要求外。尚應符合下列要求：

　　1 轉動件和相毗鄰的靜止件不應產生碰擦;外露傳動件加的防護罩應固定牢固和可靠接地。其接地電阻不應大于規定值，且與傳動件不應產生碰擦;

　　2 防爆通風機所配備的防爆型電機及其附屬電器部件，應符合現行國家標準《爆炸性環境用防爆電氣設備》GB 3836的有關規定;

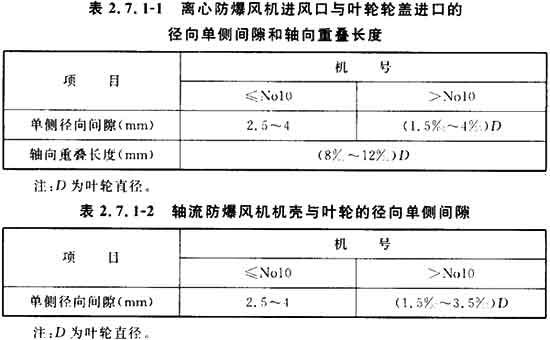

　　3 離心防爆風機進風口與葉輪輪蓋進口的徑向單側間隙和軸向重疊長度，應符合表2.7.1-1的要求;軸流防爆風機機殼與葉輪的徑向單側間隙，應符合表2.7.1-2的要求;且最小徑向單側間隙值不得小于2.5mm;

　　4 防爆通風機進口法蘭上鉆孔的孔距允許偏差為±0.5mm;

　　5 離心防爆通風機輪蓋內徑的圓跳動偏差，應小于或等于葉輪與進風口最小徑向單側間隙的1/2;

　　6 葉片出口邊對輪盤垂直度偏差，不應大于葉輪出口寬度的1%;

　　7 離心防爆通風機葉片出口安裝角的允許偏差為±1°;

　　8 離心防爆通風機機殼和進風口應平整，不應有壓傷、凹凸不平和歪斜等缺陷。

　　2.7.2 消防排煙通風機除應符合本章相應類型的風機安裝要求外，尚應符合下列要求：

　　1 軸流式消防排煙通風機電動機動力引出線，應有耐高溫隔離套管或采用耐高溫電纜;

　　2 消防排煙通風機進出口法蘭連接孔的位置偏差，不應大于1.5mm;

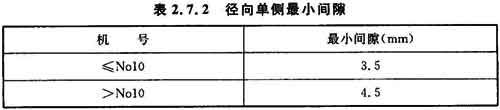

　　3 軸流式消防排煙通風機機殼與葉輪的徑向間隙應均勻，徑向單側最小間隙應符合表2.7.2的要求;

　　4 離心式消防排煙通風機進風口與葉輪輪蓋進口的徑向單側間隙和進風口與葉輪輪蓋的軸向重疊長度，應符合本規范第2.2.3條的要求。

　　3 壓 縮 機

　　3.1 基本規定

　　3.1.1 壓縮機組裝前，設備的清洗和檢查應符合下列要求：

　　1 零件、部件和附屬設備應無損傷和銹蝕等缺陷;

　　2 零件、部件和附屬設備應清洗潔凈，清潔度的檢測及其限值應符合隨機技術文件的規定;無規定時，應符合本規范附錄B的規定;清洗后應將清洗劑和水分除凈，并應在加工面上涂一層潤滑油。無潤滑壓縮機及其與介質接觸的零件和部件不得涂油;氣閥、填料和其他密封件不得采用蒸汽清洗;

　　3 壓縮介質為氧氣及易燃易爆氣體的壓縮機，凡與介質接觸的零件和部件、附屬設備和管路均應按現行國家標準《機械設備安裝工程施工及驗收通用規范》GB 50231的有關規定進行脫脂;與氧氣直接接觸的零部件其油脂殘留量不得大于125mg/㎡;脫脂后應采用無油干燥空氣或氮?dú)獯蹈?，并?yīng)將零件、部件和管路兩端口做無油封閉;

　　4 清洗檢查應采取勞動保護、防火、防毒、防爆等安全措施;

　　5 壓縮機或壓力容器內部嚴禁使用明火查看。

　　3.1.2 壓縮機和其附屬設備的管路應以最大工作壓力進行嚴密性試驗，且應保壓10min后無泄漏。

　　3.1.3 大型壓縮機的機身油池應用煤油進行滲漏試驗，試驗時間不應少4h，且應無滲漏。

　　3.1.4 安全閥應安裝在不易受振動等干擾的位置，其全流量的排放壓力不應超過最大工作壓力的1.1倍。當額定壓力小于或等于10MPa時，整定壓力應為額定壓力的1.1倍;額定壓力大于1OMPa時，整定壓力應為額定壓力的1.05倍～1.10倍。氧氣壓縮機每級安全閥或連鎖保險裝置，應確保級間壓力不超過其公稱值的25%，末級壓力不超過公稱值的10%。

　　3.1.5 壓縮機的各連接管路、接頭及連接處應密封、無泄漏。泄放的氣體和液體應回收或引放到安全處。

　　3. 1. 6 壓縮機在其規定的使用環境和最終排氣壓力為額定排氣壓力下穩定運轉時，各級排氣溫度應符合下列要求：

　　1 氣缸內有潤滑油的各級排氣溫度不應超過180℃;

　　2 氣缸內無潤滑油的各項排氣溫度不應超過200℃;

　　3 噴油回轉壓縮機的各級排氣溫度不應超過110℃。

　　3.1.7 壓縮機振動速度有效值檢測及其限值，應符合本規范附錄A的規定。

　　3.2 整體出廠的壓縮機

　　3.2.1 壓縮機安裝時，設備的清洗和檢查應符合下列要求：

　　1 往復活塞式壓縮機應對活塞、連桿、氣閥和填料腔進行清洗和檢查;

　　2 隔膜式壓縮機應拆卸清洗缸蓋、膜片、吸氣閥和排氣閥，并應無損傷和銹蝕等缺陷。

　　3.2.2 檢驗壓縮機的安裝水平，其偏差不應大于0.20/1000，檢測部位應符合下列要求：

　　1 臥式壓縮機、對稱平衡型壓縮機應在機身滑道面或其他基準面上檢測;

　　2 立式壓縮機應拆去氣缸蓋，并應在氣缸頂平面上檢測;

　　3 其他型式的壓縮機應在主軸外露部分或其他基準面上檢測。

　　3.3 解體出廠的往復活塞式壓縮機

　　3.3.1 壓縮機組裝前應檢查零件、部件的原有裝配標記，下列零件和部件應按標記進行組裝：

　　1 機身軸承座、軸承蓋和軸瓦;

　　2 同一列機身、中體、連桿、十字頭、氣缸和活塞;

　　3 機身與相應位置的支承架;

　　4 填函、密封盒應按級別與其順序進行組裝。

　　3.3.2 機身和中體的組裝應符合下列要求：

　　1 檢驗機身的縱、橫向安裝水平，應在下列部位進行檢測，其偏差均不應大于0.05/1000;

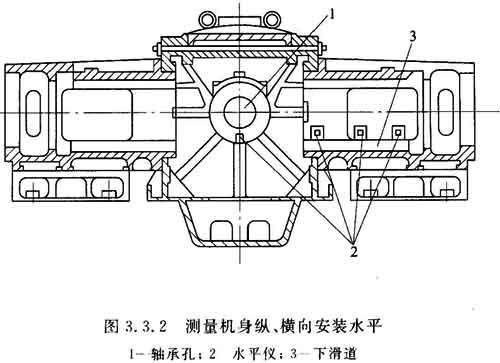

　　1)臥式壓縮機、對稱平衡型壓縮機的橫向安裝水平應在機身軸承孔處進行檢測，縱向安裝水平應在滑道的前、后兩點的位置上進行檢測(圖3.3.2);

　　2)立式壓縮機應在機身接合面上檢測;

　　3)L型壓縮機應在機身法蘭面上檢測。

　　2 兩機身壓縮機主軸承孔軸線的同軸度應為φ0.05mm;

　　3 組裝中體時，十字頭滑道軸線的水平度偏差不應大于0.05/1000;十字頭滑道軸線對曲軸軸線的垂直度偏差應小于0.10/1000。

　　3.3.3 組裝曲軸和軸承時，應符合下列要求：

　　1 曲軸和軸承的油路應潔凈和暢通，曲軸的堵油螺塞和平衡塊的鎖緊裝置應緊固;

　　2 軸瓦襯背與軸承合金層粘合應牢固，并應無脫殼和啞音;

　　3 軸瓦背面與軸瓦座應緊密貼合，其接觸面面積應大于70%;

　　4 軸瓦與主軸頸之間的徑向和軸向間隙，應符合隨機技術文件的規定;

　　5 對開式厚壁軸瓦的下瓦與軸頸的接觸弧面夾角不應小于90°，接觸面面積不應小于該接觸弧面面積的70%;四開式軸瓦的下瓦和側瓦與軸頸的接觸面面積不應小于每塊瓦面積的70%;

　　6 薄壁瓦的瓦背與瓦座應緊密貼合;當軸瓦外圓直徑小于或等于200mm時，其接觸面面積不應小于瓦背面積的85%;當軸瓦外圓直徑大于200mm時，其接觸面積不應小于瓦背面積的70%，且接觸應均勻;薄壁瓦的組裝間隙應符合隨機技術文件的規定，瓦面的合金層不宜刮研;當需刮研時，應修刮軸瓦座的內表面;

　　7 曲軸的安裝水平，應在曲軸每轉90°的位置上的主軸頸上進行檢測，其偏差不應大于0.10/1000;

　　8 曲柄銷對主軸頸的平行度偏差不應大于0.15/1000，曲軸軸線對滑道軸線的垂直度偏差不應大于0.10/1000(圖3.3.3-1);

　　9 應檢查各曲柄之間上下左右四個位置的距離(圖3.3.3-2)，其偏差應符合隨機技術文件的規定;無規定時，其偏差不應大于曲柄行程的0.10‰;

　　10 曲軸組裝后盤動數轉應無阻滯。
