3.3.4 氣缸的組裝應符合下列要求：

　　1 氣缸組裝后，其冷卻水路應按隨機技術文件的規定進行嚴密性試驗，并應無滲漏;

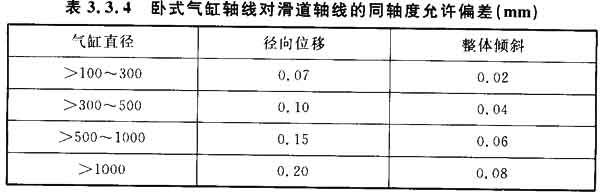

　　2 臥式氣缸軸線對滑道軸線的同軸度允許偏差應符合表3.3.4的規定，其傾斜方向應與滑道傾斜方向一致。在調整氣缸軸線時，不得在氣缸端面加放墊片;

3 立式氣缸找正時，活塞在氣缸內四周的徑向間隙應均勻，其最大與最小間隙之差不應大于活塞與氣缸間平均間隙值的1/2。

　　3.3.5 連桿的組裝應符合下列要求：

　　1 油路應清潔和暢通;

　　2 厚壁的連桿大頭瓦與曲柄軸頸的接觸面面積不應小于大頭瓦面積的70%;薄壁的連桿大頭瓦不宜研刮，薄壁外徑小于或等于200mm時，與瓦座的接觸面積不應小于85%;薄壁外徑大于200mm時，與瓦座的接觸面積不應小于75%;薄壁連桿小頭軸套(軸瓦)與十字銷的接觸面面積，不應小于小頭軸套(軸瓦)面積的70%;

　　3 連桿大頭瓦與曲柄軸頸的徑向間隙、軸向間隙，應符合隨機技術文件的規定;

　　4 連桿小頭軸套(軸瓦)與十字銷的徑向間隙、軸向間隙，應符合隨機技術文件的規定;

　　5 連桿螺栓和螺母應按隨機技術文件規定的預緊力，均勻擰緊和鎖牢。

　　3.3.6 十字頭的組裝應符合下列要求：

　　1 十字頭滑履與滑道接觸面面積不應小于滑履面積的60%;

　　2 十字頭滑履與滑道間的間隙在行程的各位置上，應符合隨機技術文件的規定;

　　3 對稱平衡型壓縮機的十字頭組裝時，應按制造廠所作的標記進行，且應保持活塞桿軸線與滑道軸線重合;

　　4 十字頭銷的連接螺栓和鎖緊裝置，應擰緊和鎖牢。

　　3.3.7 組裝活塞和活塞桿時，應符合下列要求：

　　1 活塞環表面應無裂紋、夾雜物和毛刺等缺陷;

　　2 除非金屬環外的活塞環應在氣缸內做漏光檢查。在整個圓周上漏光不應超過2處;每處對應的弧長不應大于36°，且與活塞環開口的距離應大于對應15°的弧長;

　　3 活塞環與活塞環槽端面之間的間隙、活塞環放入氣缸的開口間隙，應符合隨機技術文件的規定;

　　4 活塞環在活塞環槽內應能自由轉動;手壓活塞環時，環應能全部沉入槽內;相鄰活塞環開口的位置應互相錯開;

　　5 活塞與氣缸鏡面之間的徑向間隙和活塞在氣缸內的內、外止點間隙，應符合隨機技術文件的規定;

　　6 軸承合金的活塞支承面與氣缸鏡面的接觸面面積，不應小于活塞支承弧面的60%;

　　7 活塞桿與活塞、活塞桿與十字頭應連接牢固，并應鎖緊。

　　3.3.8 填料和刮油器的組裝，應符合下列要求：

　　1 油、水、氣孔道應清潔和暢通;

　　2 各填料環的裝配順序不得互換;

　　3 填料與各填料環端面、填料盒端面的接觸應均勻，其接觸面面積不應小于端面面積的70%;

　　4 填料、刮油器與活塞桿的接觸面積應符合隨機技術文件的規定;無規定時，填料、刮油器與活塞桿的接觸面積不應小于該組環面積的70%，且接觸應均勻;

　　5 刮油刃口不應倒圓;刃口應朝向來油方向;

　　6 填料和刮油器組裝后，各處間隙應符合隨機技術文件的規定，并應能自由轉動;

　　7 填料壓蓋的鎖緊裝置應鎖牢。

　　3.3.9 氣閥的組裝應符合下列要求：

　　1 氣閥彈簧的自由長度應一致;閥片和彈簧應無卡住和歪斜;

　　2 閥片的升程應符合隨機技術文件的規定;

　　3 氣閥組裝后應注入煤油進行嚴密性試驗，并應無連續的滴狀滲漏。

　　3.3.10 盤車裝置的組裝，應符合下列要求：

　　1 盤車裝置可在曲軸就位后進行組裝，并應符合隨機技術文件的規定;

　　2 應調整操作手柄的各個位置，其動作應正確可靠。

　　3.4 附屬設備

　　3.4.1 壓縮機的冷卻器、氣液分離器、緩沖器、干燥器、儲氣罐、濾清器、放空罐、消聲器等附屬設備就位前，應檢查管口方位、地腳螺栓孔和基礎的位置，并應與施工圖相符;各管路應清潔和暢通。

　　3.4.2 附屬設備中的壓力容器在規定的質量保證期內安裝時，可不做強度試驗，但應做嚴密性試驗。當發現壓力容器有損傷或在現場做過局部改裝時，應做強度試驗。

　　3.4.3 臥式設備的安裝水平偏差不應大于1/1000;立式設備的鉛垂度偏差不應大于1/1000。

　　3.4.4 淋水式冷卻器排管的安裝水平偏差不應大于1/1000，排管立面的鉛垂度偏差不應大于1/1000，其溢水槽的溢水口應水平。

　　3.4.5 空氣吸入口應安裝過濾器或篩網;高架平臺的梯子傾斜不應大于50°;金屬樓板應具有防滑表面。

　　3.4.6 DN150mm以上或有腐蝕性、有毒性或易燃性氣體管道的連接，應采用焊接或法蘭連接。

　　3.5 試 運 轉

　　3.5.1 壓縮機啟動前，應符合下列要求：

　　1 全面復查氣缸蓋、氣缸、機身、十字頭、連桿、軸承蓋等緊固件，應已緊固和鎖緊;

　　2 控制系統和報警及停機連鎖機構，應符合下列要求：

　　1)一級吸氣壓力應為規定值;

　　2)各級排氣溫度不應高于最高溫度值;

　　3)末級排氣壓力不應高于規定值;

　　4)潤滑油供油壓力不應低于規定值，油過濾器進、出口壓力差不應高于規定值;

　　5)潤滑油溫度不應高于規定值;

　　6)冷卻水供水壓力不應低于最低壓力，且供水不得中斷;

　　7)振動速度有效值或峰-峰值不應高于規定值。

　　3 潤滑劑的規格、數量應符合隨機技術文件的規定，潤滑系統應經單獨試運轉，供油應正常;

　　4 進、排水管路應暢通，冷卻水質應符合設計要求，冷卻水系統應經單獨試運轉;

　　5 進、排氣管路應清潔和暢通;

　　6 各級安全閥經校驗、整定，其動作應靈敏、可靠;

　　7 盤車數轉，應靈活、無阻滯;

　　8 儀表和電氣設備應調整正確，驅動機的轉向應與壓縮機的轉向相符。

　　3.5.2 壓縮機空負荷試運轉，應符合下列要求：

　　1 應將各級吸、排氣閥拆下;

　　2 應啟動冷卻系統、潤滑系統，其運轉應正常;

　　3 應檢查盤車裝置，應處于壓縮機啟動所要求的位置;

　　4 點動壓縮機，應在檢查各部位無異?，F(xiàn)象后，依次運轉5min、30min和2h以上，每次啟動運轉前，應檢查壓縮機潤滑情況且應正常;

　　5 運轉中潤滑油壓不得小于0.1OMPa，曲軸箱或機身內潤滑油的溫度不應高于70℃;

　　6 各級冷卻水排水溫度應符合隨機技術文件的規定;無規定時，各級冷卻水排水溫度不應高于45℃;

　　7 運轉中各運動部件應無異常聲響，各緊固件應無松動。

　　3.5.3 壓縮機空氣負荷試運轉，應符合下列要求：

　　1 空氣負荷試運轉前，應先裝上空氣濾清器，并應逐級裝上吸、排氣閥，再啟動壓縮機進行吹掃;應從一級開始，逐級連通吹掃，每級吹掃不應小于30min，直至排出的空氣清潔為止;

　　2 吹掃后，應拆下各級吸、排氣閥清洗潔凈，且應隨即裝上復原;

　　3 升壓運轉的程序、壓力和運轉時間應符合隨機技術文件的規定;無規定，且排氣壓力為額定壓力的1/4時，應連續運轉1h;排氣壓力為額定壓力的1/2時，應連續運轉2h;排氣壓力為額定壓力的3/4時，應連續運轉2h;在額定壓力下連續運轉不應小于3h;升壓運轉過程中，應在前一級壓力下運轉無異常現象后再將壓力逐漸升高;

　　4 壓縮介質不是空氣的壓縮機，當采用空氣進行負荷試運轉時，其最高排氣壓力應符合隨機技術文件的規定;

　　5 一級吸氣壓力、各級排氣溫度和末級排氣壓力應符合隨機技術文件的規定;

　　6 運轉中潤滑油壓不得低于0.1OMPa;曲軸箱或機身內潤滑油的溫度，氧氣壓縮機不應高于60℃，其他壓縮機不應高于70℃;

　　7 各級冷卻水排水溫度應符合隨機技術文件的規定;無規定時，各級冷卻水排水溫度不應高于45℃;

　　8 壓縮機運轉時的振動速度有效值或峰-峰值應符合隨機技術文件的規定。

　　3.5.4 壓縮機在空氣負荷試運轉中，應進行下列各項檢查和記錄：

　　1 潤滑油的壓力、溫度和各部位的供油情況;

　　2 各級吸、排氣的溫度和壓力;

　　3 各級進、排水的溫度、壓力和冷卻水的供應情況;

　　4 各級吸、排氣閥的工作應無異常;

　　5 運動部件應無異常響聲;

　　6 連接部位應無漏氣、漏油或漏水;

　　7 連接部位應無松動;

　　8 氣量調節裝置應靈敏;

　　9 主軸承、滑道、填函等主要摩擦部位的溫度;

　　10 電動機的電流、電壓、溫升;

　　11 自動控制裝置應靈敏、可靠;

　　12 機組的振動。

　　3.5.5 壓縮機空氣負荷試運轉后，應排除氣路和氣罐中的剩余壓力，清洗油過濾器和更換潤滑油，排除進氣管及冷凝收集器和汽缸及管路中的冷凝液;需檢查曲軸箱時，應在停機15min后再打開曲軸箱。

　　3.6 無潤滑壓縮機

　　3.6.1 無潤滑壓縮機及其附屬設備的安裝，除應符合本規范第3.1節～第3.4節的要求外，尚應符合下列要求：

　　1 組裝前，對防銹油封零件應進行清洗和脫脂;氣缸鏡面、活塞桿表面不應有銹跡;

　　2 填函組件的各處間隙，應符合隨機技術文件的規定;

　　3 支承環與氣缸鏡面的間隙、支承環與環槽端面的間隙，應符合隨機技術文件的規定;

　　4 刮油器組裝時，其刃口應朝向來油的方向，活塞桿上的擋油圈應組裝牢固;

　　5 采用內部冷卻的活塞桿，其冷卻液進、排管路應暢通，管接頭應裝配牢固。

　　3.6.2 無潤滑壓縮機的試運轉，應按隨機技術文件規定的介質和程序進行;無規定時，除應符合本規范第3.5節的規定外，尚應符合下列要求：

　　1 運轉中活塞桿表面溫度、各級排氣溫度、排液溫度應符合隨機技術文件的規定;無油冷卻液應供應正常;

　　2 運轉中活塞桿表面的刮油情況應良好，曲軸箱和十字頭的潤滑油不得帶入填函和氣缸內;

　　3 在逐級升壓過程中，應待排氣溫度達到穩定狀態、填函密封良好、無卡阻等現象后，再將壓力逐級升高。

　　3.6.3 施工完畢或試運轉暫停期間，應在吸氣管內通入無油干燥氮?dú)?，并?yīng)緩慢轉動壓縮機，經放空閥排出，使氮?dú)獯当M氣缸內的水分后關閉吸、排氣管閥門，并應防止生銹;氣缸夾套內的冷卻水應放空。

　　3.7 螺桿式壓縮機

　　3.7.1 整體安裝的螺桿式壓縮機在防銹保證期內安裝時，其內部可不拆卸清洗。

　　3.7.2 無公共底座機組找正時，應以驅動機或變速箱的軸線為基準，其同軸度應符合隨機技術文件的規定;無規定時，其聯軸器的連接應符合現行國家標準《機械設備安裝工程施工及驗收通用規范》GB 50231的有關規定。

　　3.7.3 螺桿式壓縮機試運轉前應按隨機技術文件的規定進行檢查，并應符合下列要求：

　　1 在潤滑系統清洗潔凈后，應加注潤滑劑，潤滑劑的規格和數量應符合設計要求;

　　2 冷卻水系統進、排水管路應暢通、無滲漏;冷卻水水質應符合設計要求;供水應正常;

　　3 油壓、溫度、斷水、電動旁通閥、過電流、欠電壓等安全聯鎖裝置應調試合格;

　　4 壓縮機吸入口處，應裝設空氣過濾器和臨時過濾網;

　　5 應按規定開啟或拆除有關閥件。

　　3.7.4 螺桿式壓縮機空負荷試運轉，應符合下列要求：

　　1 啟動油泵在規定的壓力下運轉不應少于15min;

　　2 單獨啟動驅動機，其旋轉方向應與壓縮機相符;驅動機與壓縮機連接后，盤車應靈活、無阻滯;

　　3 啟動壓縮機并運轉2min～3min，無異?，F(xiàn)象后再連續運轉，連續運轉時間不應少于30min;停機時，潤滑油泵應在壓縮機停轉15mm后再停止運轉;停泵后，應清洗各進油口的過濾網;

　　4 再次啟動壓縮機，應連續進行吹掃，吹掃時間不應小于2h;軸承溫度應符合隨機技術文件的規定。

　　3.7.5 螺桿式壓縮機空氣負荷試運轉，應符合下列要求：

　　1 各種檢測儀表和有關閥門的開啟或關閉應靈敏、正確、可靠;

　　2 啟動壓縮機空負荷運轉不應少于30min;

　　3 應緩慢關閉旁通閥，并應按隨機技術文件規定的升壓速率和運轉時間，逐級升壓試運轉;應在前一級升壓運轉期間無異?，F(xiàn)象后，再將壓力逐漸升高;升壓至額定壓力下連續運轉的時間不應少于2h;

　　4 在額定壓力下連續運轉中應檢查下列各項，并應每隔0.5h記錄一次：

　　1)潤滑油壓力、溫度和各部分的供油情況;

　　2)各級吸、排氣的溫度和壓力;

　　3)各級進、排水的溫度和冷卻水的供水情況;

　　4)各軸承的溫度;

　　5)電動機的電流、電壓、溫度。

　　3.7.6 螺桿式壓縮機升溫試驗運轉，應符合隨機技術文件的規定。

　　3.7.7 螺桿式壓縮機試運轉合格后，應徹底清洗潤滑系統，并應更換潤滑油。

　　本文由合景凈化工程公司www.hejiejh.com編輯整理

　　3.8 離心壓縮機和軸流壓縮機

　　3.8.1 離心壓縮機的安裝及試運轉，應符合本規范第2.1節和第2.5節的要求。

　　3.8.2 離心壓縮機的安裝及試運轉除應符合本規范第3. 8.1條的規定外，尚應符合下列要求：

　　1 壓縮機增速器輪齒靜態接觸跡線長度不應小于齒長的65%，動態接觸斑點長度不應小于齒長的60%;

　　2 試運轉的壓縮介質應采用空氣，當壓縮介質不是空氣時，應符合隨機技術文件的規定;

　　3 具有浮環密封的壓縮機，當采用空氣進行試運轉時，應取出浮環座及內外浮環，并應更換預先準備的梳齒形試車密封;進油管高位罐液面的氣管應通大氣;

　　4 汽輪機或發動機驅動的壓縮機在啟動時，應按隨機技術文件的規定分階段升速;

　　5 負荷試運轉的開始階段，主機的排氣應緩慢升壓，每5min升壓不得大于0.1MPa，并應逐步達到工況;軸承潤滑油溫度和軸承振動穩定后，應連續運行4h～8h;

　　6 軸承殼振動速度有限值應小于等于6.3mm/s;軸振動雙振幅值應符合本規范表2.5.17-2的規定。

　　3.8.3 軸流壓縮機的安裝及試運轉，應符合本規范第2.1節和第2.6節的規定。

　　試運轉中，汽輪機驅動的壓縮機應加速至跳閘轉速后，在最高連續轉速下軸承溫度和振動達到穩定后應連續運行2h;電機驅動的壓縮機在100%轉速下軸承溫度和振動穩定后，應連續運轉2h。

　4 泵

　　4.1 基本規定

　　4.1.1 泵的開箱檢查，應符合下列要求：

　　1 按裝箱單清點泵的零件和部件、附件和專用工具，應無缺件;防銹包裝應完好，無損壞和銹蝕;管口保護物和堵蓋應完好;

　　2 核對泵的主要安裝尺寸，并應與工程設計相符;

　　3 應核對輸送特殊介質的泵的主要零件、密封件以及墊片的品種和規格。

　　4.1.2 泵的清洗和檢查，應符合下列要求：

　　1 整體出廠的泵在防銹保證期內，應只清洗外表;出廠時已裝配、調整完善的部分不得拆卸;當超過防銹保證期或有明顯缺陷需拆卸時，其拆卸、清洗和檢查應符合隨機技術文件的規定;

　　2 解體出廠泵的主要零件、部件，附屬設備、中分面和套裝零件、部件，均不得有損傷和劃痕;軸的表面不得有裂紋、損傷及其他缺陷;防銹包裝應完好無損。清洗潔凈后應去除水分，并應將零件、部件和設備表面涂上潤滑油，同時應按裝配的順序分類放置;

　　3 零部件防銹包裝的清洗，應符合隨機技術文件的規定;無規定時，應符合現行國家標準《機械設備安裝工程施工及驗收通用規范》GB 50231的有關規定;

　　4 泵的清潔度的檢測及其限值應符合隨機技術文件的規定;無規定時，應符合本規范附錄B的規定;

　　5 裝配完成的旋轉部件，其轉動應均勻、無摩擦和卡滯。

　　4.1.3 整體安裝的泵安裝水平，應在泵的進、出口法蘭面或其他水平面上進行檢測，縱向安裝水平偏差不應大于0.10/1000，橫向安裝水平偏差不應大于0.20/1000;解體安裝的泵的安裝水平，應在水平中分面、軸的外露部分、底座的水平加工面上縱、橫向放置水平儀進行檢測，其偏差均不應大于0.05/1000。

　　4.1.4 大、中型泵機組找正、調平，應符合下列要求：

　　1 應以泵軸或驅動機軸為基準，依次找正、調平變速器(中間軸)和泵體或驅動機;其縱、橫向安裝水平偏差不應大于0.05/1000;機組軸系縱向安裝水平的方向應相同且使軸系形成平滑的軸線，橫向安裝水平方向不宜相反;

　　2 聯軸器的徑向位移、軸向傾斜和端面間隙，應符合隨機技術文件的規定;無規定時，應符合現行國家標準《機械設備安裝工程施工及驗收通用規范》GB 50231的有關規定;聯軸器應設置護罩，護罩應能罩住聯軸器的所有旋轉零件;

　　3 汽輪機驅動，輸出為高溫或低溫介質和常溫泵軸系在靜態下找正、調平時，應按設計規定預留其高溫、低溫下溫度變化的補償值和動態下溫度變化的補償值。

　　4.1.5 管道的安裝除應符合現行國家標準《工業金屬管道工程施工及驗收規范》GB 50235的有關規定外，尚應符合下列要求：

　　1 管子內部和管端應清洗潔凈，并應清除雜物;密封面和螺紋不應損傷;

　　2 泵的進、出管道應有各自的支架，泵不得直接承受管道等的質量;

　　3 相互連接的法蘭端面應平行;螺紋管接頭軸線應對中，不應借法蘭螺栓或管接頭強行連接;泵體不得受外力而產生變形;

　　4 密封的內部管路和外部管路，應按設計規定和標記進行組裝;其進、出口和密封介質的流動方向，嚴禁發生錯亂;

　　5 管道與泵連接后，應復檢泵的原找正精度;當發現管道連接引起偏差時，應調整管道;

　　6 管道與泵連接后，不應在其上進行焊接和氣割;當需焊接和氣割時，應拆下管道或采取必要的措施，并應防止焊渣進入泵內;

　　7 泵的吸入和排出管道的配置應符合設計規定;無規定時，應符合本規范附錄C的規定;

　　8 液壓、潤滑、冷卻、加熱的管路安裝，應符合現行國家標準《機械設備安裝工程施工及驗收通用規范》GB 50231的有關規定。

　　4.1.6 解體出廠的泵組裝后，其承壓件和管路應進行嚴密性試驗;泵體及其排出管路等試驗壓力宜為最大工作壓力，并應保壓10min，系統應無滲漏和泄漏;加熱、冷卻及其夾套等的試驗壓力應為最大工作壓力，并不應低于0.6MPa，且應保壓10min，系統應無滲漏和泄漏。

　　4.1.7 安全閥、溢流閥或超壓保護裝置應調整至正常開啟壓力，其全流量壓力和回座壓力應符合隨機技術文件的規定。

　　4. 1.8 泵的隔振器安裝位置應正確;各個隔振器的壓縮量應均勻一致，其偏差應符合隨機技術文件的規定。

　　4.1.9 泵試運轉前的檢查，應符合下列要求：

　　1 潤滑、密封、冷卻和液壓等系統應清洗潔凈并保持暢通，其受壓部分應進行嚴密性試驗;

　　2 潤滑部位加注的潤滑劑的規格和數量應符合隨機技術文件的規定，有預潤滑、預熱和預冷要求的泵應按隨機技術文件的規定進行;

　　3 泵的各附屬系統應單獨試驗調整合格，并應運行正常;

　　4 泵體、泵蓋、連桿和其他連接螺栓與螺母應按規定的力矩?cái)Q緊，并應無松動;聯軸器及其他外露的旋轉部分均應有保護罩，并應固定牢固;

　　5 泵的安全報警和停機連鎖裝置經模擬試驗，其動作應靈敏、正確和可靠;

　　6 經控制系統聯合試驗各種儀表顯示、聲訊和光電信號等，應靈敏、正確、可靠，并應符合機組運行的要求;

　　7 盤動轉子，其轉動應靈活、無摩擦和阻滯。

　　4.1.10 泵試運轉應符合下列要求：

　　1 試運轉的介質宜采用清水;當泵輸送介質不是清水時，應按介質的密度、比重折算為清水進行試運轉，流量不應小于額定值的20%;電流不得超過電動機的額定電流;

　　2 潤滑油不得有滲漏和霧狀噴油;軸承、軸承箱和油池潤滑油的溫升不應超過環境溫度40℃，滑動軸承的溫度不應大于70℃;滾動軸承的溫度不應大于80℃;

　　3 泵試運轉時，各固定連接部位不應有松動;各運動部件運轉應正常，無異常聲響和摩擦;附屬系統的運轉應正常;管道連接應牢固、無滲漏;

　　4 軸承的振動速度有效值應在額定轉速、最高排出壓力和無氣蝕條件下檢測，檢測及其限值應符合隨機技術文件的規定;無規定時，應符合本規范附錄A的規定;

　　5 泵的靜密封應無泄漏;填料函和軸密封的泄漏量不應超過隨機技術文件的規定;

　　6 潤滑、液壓、加熱和冷卻系統的工作應無異?，F(xiàn)象;

　　7 泵的安全保護和電控裝置及各部分儀表應靈敏、正確、可靠;

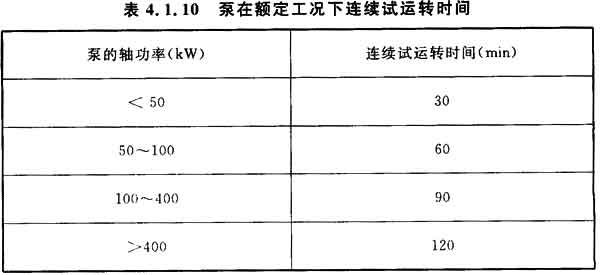

　　8 泵在額定工況下連續試運轉時間不應少于表4.1.10規定的時間;高速泵及特殊要求的泵試運轉時間應符合隨機技術文件的規定。

　9 系統在試運轉中應檢查下列各項，并應做好記錄：

　　1)潤滑油的壓力、溫度和各部分供油情況;

　　2)吸入和排出介質的溫度、壓力;

　　3)冷卻水的供水情況;

　　4)各軸承的溫度、振動;

　　5)電動機的電流、電壓、溫度。

　　4.2 離 心 泵

　　4.2.1 泵的清洗和檢查，應符合下列要求：

　　1 整體出廠的泵在防銹保證期內，其內部零件不宜拆卸，可只清洗外表。當超過防銹保證期或有明顯缺陷需拆卸時，其拆卸、清洗和檢查應符合隨機技術文件的規定;無規定時，應符合下列要求：

　　1)拆下葉輪部件應清洗潔凈，葉輪應無損傷;

　　2)冷卻水管路應清洗潔凈，并應保持暢通;

　　3)管道泵和共軸式泵不宜拆卸。

　　2 解體出廠的泵的清洗和檢查，應符合下列要求：

　　1)泵的主要零件、部件和附屬設備、中分面和套裝零件、部件的端面不得有擦傷和劃痕;軸的表面不得有裂紋、壓傷及其他缺陷。清洗潔凈后應去除水分，并應將零件、部件和設備表面涂上潤滑油，同時應按裝配順序分類放置;

　　2)泵殼垂直中分面不宜拆卸和清洗。

　　4.2.2 泵的找正應符合下列要求：

　　1 驅動機軸與泵軸、驅動機軸與變速器軸以聯軸器連接時，兩半聯軸器的徑向位移、端面間隙、軸線傾斜，應符合隨機技術文件的規定;

　　2 驅動機軸與泵軸以皮帶連接時，兩軸的平行度、兩輪的偏移，應符合現行國家標準《機械設備安裝工程施工及驗收通用規范》GB 50231的有關規定;

　　3 汽輪機驅動的泵和輸送高溫、低溫液體的泵在常溫狀態下找正時，應按設計規定預留其溫度變化的補償值。

　　4.2.3 解體出廠的泵安裝時，密封環應牢固地固定在泵體或葉輪上;密封環間的運轉間隙應符合隨機技術文件的規定。

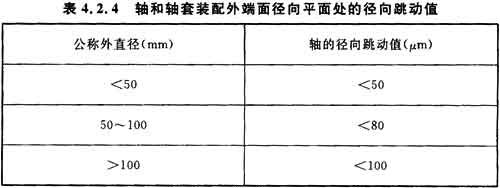

　　4.2.4 大型解體泵安裝時，應測量轉子葉輪、軸套、葉輪密封環、平衡盤、軸頸等主要部位的徑向和端面跳動值，其允許偏差應符合隨機技術文件的規定;無規定時，軸和軸套裝配后，在通過填料函外端面徑向平面處的徑向跳動值應符合表4.2.4的規定。

4.2. 5 葉輪在蝸室內的前軸向、后軸向間隙，節段式多級泵的軸向尺寸應符合隨機技術文件的規定;多級泵各級平面間原有墊片的厚度不得變更。高溫泵平衡盤(鼓)和平衡套之間的軸向間隙，單平衡盤結構宜為0.04mm～0.08mm，平衡盤、平衡鼓聯合結構宜為0.35mm～1mm;推力軸承和止推盤之間的軸向總間隙，單殼體節段式泵應為0.5mm～1mm，雙殼體泵應為0.5mm～0.7mm。

　　4.2.6 葉輪出口的中心線應與泵殼流道中心線對準;多級泵在平衡盤與平衡板靠緊時，葉輪出口的寬度應在導葉進口寬度范圍內。

　　4.2.7 滑動軸承軸瓦背面與軸瓦座應緊密貼合，其過盈值應為0.02mm～0.04mm;軸瓦與軸頸的頂間隙和側間隙，應符合隨機技術文件的規定。

　　4.2.8 滾動軸承與軸和軸承座的配合公差、滾動軸承與端蓋間的軸向間隙，以及介質溫度引起的軸向膨脹間隙、向心推力軸承的徑向游隙及其預緊力，應按隨機技術文件的規定進行檢查和調整;無規定時，應符合現行國家標準《機械設備安裝工程施工及驗收通用規范》GB 50231的有關規定。

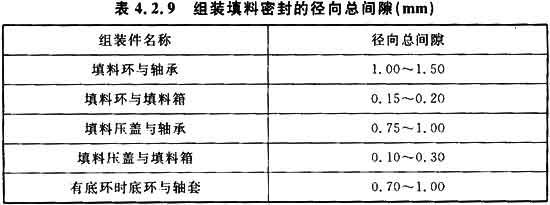

　　4.2.9 組裝填料密封徑向總間隙，應符合隨機技術文件的規定;無規定時，應符合表4.2.9的規定。填料壓緊后，填料環進液口與液封管應對準或使填料環稍向外側。

　4.2.10 機械密封、浮動環密封、迷宮密封及其他形式的軸密封件各部分間隙和接觸要求，應符合隨機技術文件的規定;無規定時，應符合現行國家標準《機械設備安裝工程施工及驗收通用規范》GB 50231的有關規定。

　　4.2.11 軸密封件組裝后，盤動轉子的轉動應靈活;轉子的軸向竄動量，應符合隨機技術文件的規定。

　　4.2.12 高溫泵在高溫條件下試運轉前，除應符合本規范第4.1.9條的規定，尚應符合下列要求：

　　1 試運轉前應進行泵體預熱，溫度應均勻上升，每小時溫升不應超過50℃;泵體表面與工作介質進口的工藝管道的溫差，不應超過40℃;

　　2 預熱時應每隔10min盤車半圈，溫度超過150℃時，應每隔5min盤車半圈;

　　3 泵體機座滑動端螺栓處和導向鍵處的膨脹間隙，應符合隨機技術文件的規定;

　　4 軸承部位和填料函的冷卻液應接通;

　　5 應開啟入口閥門和放空閥門，并應排出泵內氣體;應在預熱到規定溫度后，再關閉放空閥門。

　　4.2.13 低溫泵在低溫介質下試運轉前，除應符合本規范第4.1.9條的規定外，尚應符合下列要求：

　　1 預冷前應打開旁通管路;

　　2 管道和蝸室內應按工藝要求進行除濕處理;

　　3 預冷時應全部打開放空閥門，宜先用低溫氣體進行冷卻，然后再用低溫液體冷卻，緩慢均勻地冷卻到運轉溫度，直到放空閥口流出液體，再將放空閥門關閉;

　　4 應放出機械密封腔內空氣。

　　4.2.14 泵啟動時，應符合下列要求：

　　1 離心泵應打開吸入管路閥門，并應關閉排出管路閥門;高溫泵和低溫泵應符合隨機技術文件的規定;

　　2 泵的平衡盤冷卻水管路應暢通;吸入管路應充滿輸送液體，并應排盡空氣，不得在無液體情況下啟動;

　　3 泵啟動后應快速通過喘振區;

　　4 轉速正常后應打開出口管路的閥門，出口管路閥門的開啟不宜超過3min，并應將泵調節到設計工況，不得在性能曲線駝峰處運轉。

　　4.2.15 泵試運轉時除應符合本規范第4.1.10條的規定外，尚應符合下列要求：

　　1 機械密封的泄漏量不應大于5mL/h，高壓鍋爐給水泵機械密封的泄漏量不應大于1OmL/h;填料密封的泄漏量不應大于表4.2.15的規定，且溫升應正常;雜質泵及輸送有毒、有害、易燃、易爆等介質的泵，密封的泄漏量不應大于設計的規定值;

　2 工作介質比重小于1的離心泵用水進行試運轉時，控制電動機的電流不得超過額定值，且水流量不應小于額定值的20%;用有毒、有害、易燃、易爆顆粒等介質進行運轉的泵，其試運轉應符合隨機技術文件的規定;

　　3 低溫泵不得在節流情況下運轉;

　　4 泵的振動值的檢測及其限值，應符合隨機技術文件的規定;無規定時，應符合本規范附錄A的規定。

　　4.2.16 泵停止試運轉后，應符合下列要求：

　　1 離心泵應關閉泵的入口閥門，待泵冷卻后應再依次關閉附屬系統的閥門;

　　2 高溫泵的停機操作應符合隨機技術文件的規定;停機后應每隔20min～30min盤車半圈，并應直到泵體溫度降至50℃為止;

　　3 低溫泵停機，當無特殊要求時，泵內應經常充滿液體;吸入閥和排出閥應保持常開狀態;采用雙端面機械密封的低溫泵，液位控制器和泵密封腔內的密封液應保持為泵的灌泵壓力;

　　4 輸送易結晶、凝固、沉淀等介質的泵，停泵后，應防止堵塞，并應及時用清水或其他介質沖洗泵和管道;

　　5 應放凈泵內積存的液體。

　　4.3 井 用 泵

　　4.3.1 泵的清洗和檢查，應符合下列要求：

　　1 零件和部件的所有配合面均應清洗潔凈;

　　2 出廠已裝配好的部件不應拆卸;工作部件轉動部分的轉動應靈活、無阻滯。

　　4.3.2 井用潛水泵、長軸深井泵就位前，應對井管、揚水管、泵體進行檢查，并應符合下列要求：

　　1 井管應符合下列要求：

　　1)井管的內徑和直線度，應符合隨機技術文件的規定;泵成套機組入井部分在井內應能自由上下;潛水泵不得損傷潛水電纜;

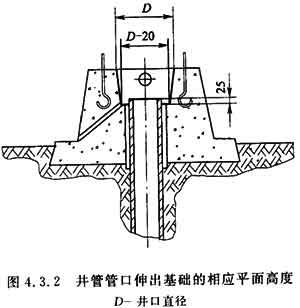

　　2)井管管口伸出基礎的相應平面高度不應小于25mm(圖4.3.2);

3)井管與基礎間應墊放軟質隔離層;

　　4)基礎中部預留空間的尺寸，應符合揚水管與泵座連接的要求;

　　5)井管內應無油泥和污雜物。

　　2 揚水管應平直;螺紋和法蘭端面應無碰傷，并應清洗潔凈;

　　3 長軸深井泵尚應按下列要求進行檢查：

　　1)工作部件轉動應靈活，葉輪軸的軸向竄動量應符合隨機技術文件的規定;

　　2)泵的傳動軸端面應平整，端面和螺紋應無損傷，并應清洗潔凈;傳動軸在兩端支承時，中部的徑向跳動不應大于0.2mm;

　　3)軸承支架和橡膠軸承應完好無損;橡膠軸承不應沾染油脂。

　　4 井用潛水泵應按下列要求進行檢查：

　　1)法蘭上保護電纜的凹槽，不得有毛刺或尖角;

　　2)電機定子繞組對機殼冷態絕緣電阻，干式電機不應小于50MΩ，充油式電機不應小于100MΩ，絕緣材料為聚乙烯和交聯聚乙烯的充水式電機不應小于150MΩ，絕緣材料為聚氯乙烯的充水式電機不應小于40MΩ;

　　3)電機定子繞組應進行耐壓試驗，試驗電壓應為電機額定電壓的2倍加1000V;充水式電機應在常溫清水中浸泡12h后進行試驗;

　　4)電纜接頭應浸入常溫的水中6h;應用500V搖表測量，絕緣電阻不應小于1OOMΩ;

　　5)導流殼、泵腔、閥體、電機腔等承受壓力的部件，應以最大工作壓力，且不應低于0.2MPa進行嚴密性試驗;保持壓力不少于5min，應無泄漏;

　　6)進水管周?chē)臑V水網，其孔的最大尺寸不應超過水泵流道最小尺寸的70%，孔的總有效面積不應小于葉輪進口有效面積的5倍。

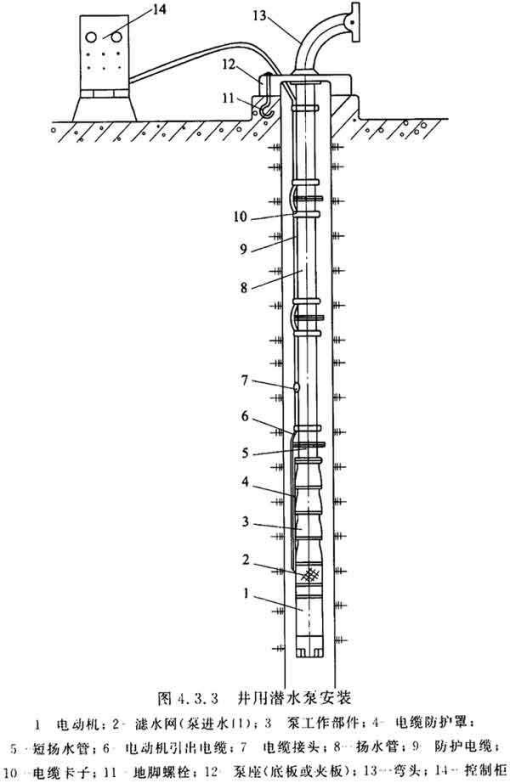

　　4.3.3 井用潛水泵組裝時(圖4. 3.3)，應符合下列要求：

　　1 電動機定子繞組的冷態絕緣電阻、耐電壓試驗和電機腔及密封裝置的嚴密性試驗，應符合本規范第4.3.2條第4款的要求，再與上部的部件相連接、放入井管內;

　　2 進水管濾水網孔徑和網孔總面積經檢查符合隨機技術文件的規定后，應與電動機相連接;

　　3 葉輪與機殼的徑向間隙應符合隨機技術文件的規定;無規定時，中、小型軸流潛水泵直徑方向的間隙宜為葉輪直徑的1.5‰;

　　4 泵體導流殼和閥座連接的定位止口等處應采取密封措施;嚴密性試驗應采用最大工作壓力，但不應低于0.2MPa壓力，應在保壓5min無泄漏后，再與電動機及進水網相連;

　　5 電動機、進水管網和泵工作段在地面組裝后，其轉子和葉輪轉動應靈活、無阻滯;

　　6 泵工作段上端應裝逆止閥;當確認泵停機，揚水管中倒流的水不致?lián)p壞泵工作部件時，可不裝逆止閥;

9 井口應設牢固的管卡支架將放入井內的泵節支承在井口處;嚴禁發生吊裝泵件墜入井內事故和工、機具等掉進井內;

　　10 檢驗泵座的縱、橫向安裝水平，其偏差不應大于0.10/1000。

　　4.3.4 長軸深井泵組裝時，應符合下列要求：

　　1 葉輪與密封環相配合處的直徑方向間隙，應符合隨機技術文件的規定;

　　2 導流殼之間應止口定心，并應用螺柱或螺紋連接。用螺柱連接時，結合面上應加密封墊;

　　3 導流殼、泵殼和逆止閥座等承壓件組裝后，應以最大工作壓力進行嚴密性試驗，且保壓5min后應無泄漏;

　　4 揚水管的螺紋連接或法蘭連接應符合本規范第4.3.2條的要求，法蘭連接的揚水管其端部密封面的寬度不應小于3mm，單根揚水管的長度不宜大于3m;

　　5 橡膠軸承配合表面應光滑，無金屬外殼的橡膠軸承的外徑應大于與之相配合孔的基本尺寸0.40mm～0.90mm;裝配后的橡膠軸承內徑應大于與之相配合的軸的實際尺寸0.10mm～0.40mm;

　　6 傳動軸以螺紋聯軸器連接時，兩軸端面應緊密貼合，兩軸旋入聯軸器的深度應相等;

　　7 泵座與揚水管連接后應放在基礎上，當泵座底面與基礎上平面不平行時，應在泵座與基礎間的間隙中以楔形墊鐵填實，不得單獨校正泵座的水平;

　　8 電動機與底座應緊密貼合，其間不得加墊;當電動機軸與電機空心軸不同軸時，應在泵座與基礎間加斜墊鐵調整;

　　9 緊固件應擰緊，并應采取防松措施;螺栓或螺柱高出螺母的部分宜為1螺距～3螺距。

　　4.3.5 長軸深井泵試運轉前，應符合下列要求：

　　1 應按隨機技術文件的規定，調整葉輪與導流殼之間的軸向間隙;

　　2 止退機構應靈活、可靠;

　　3 傳動裝置處應灌注潤滑油或潤滑脂;

　　4 應加水預潤滑橡膠軸承;

　　5 井內靜止水位應符合泵啟動的要求。

　　4.3.6 長軸深井泵試運轉時，應符合下列要求：

　　1 電機與泵傳動裝置的潤滑應正常，工作時油溫和軸承處的油溫均不應超過75℃;

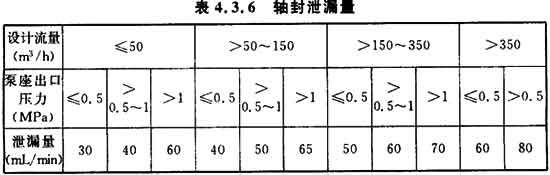

　　2 在泵座填料處溫升正常時，軸封泄漏量不應大于表4.3.6的規定;

　3 泵在額定轉速和最大流量下連續運轉時間不應少于2h。

　　4.3.7 潛水泵試運轉前，應符合下列要求：

　　1 電機轉向應正確;

　　2 電纜的電壓降應保持在潛水電機引出電纜接頭處的電壓并不應低于潛水電機的規定值;

　　3 啟動前，井下部分的揚水管內不應充水;

　　4 井內靜止水位應符合泵啟動的要求。

　　4.3.8 潛水泵試運轉，應符合下列要求：

　　1 壓力、流量應正常，電流不應大于額定值;

　　2 安全保護裝置及儀表均應安全、正確、可靠;

　　3 揚水管應無異常的振動;

　　4 在額定轉速和最大流量下，連續運轉時間不應少于2h。

　　4.3.9 當揚水管中的水尚未全部流回井內時，泵不得重新啟動;停泵至重新啟動的時間間隔，應符合隨機技術文件的規定。

　　4.4 混流泵、軸流泵和旋渦泵

　　4.4.1 泵就位前，應符合下列要求：

　　1 泵本體、傳動裝置、驅動機應無損傷，泵軸和傳動軸不應彎曲;

　　2 泵軸和傳動軸在軸頸處的徑向跳動、各聯軸器端面傾斜度偏差及聯軸器徑向跳動，應符合隨機技術文件的規定;

　　3 葉片外圓對轉子軸線的徑向跳動，應符合隨機技術文件的規定;

　　4 葉輪外圓與葉輪外殼之間的間隙應均勻，其間隙應符合隨機技術文件的規定;

　　5 橡膠軸承不應沾染油脂;

　　6 進水流道應暢通，不得淤塞;

　　7 應以進水流道為準，檢測驅動機基礎和泵基礎的標高和軸線，其允許偏差均為±2mm，并應按設計要求復核中間軸的長度。

　　4.4.2 泵的安裝水平，應符合下列要求：

　　1 應檢驗臥式泵的安裝水平，應在底座及其他加工面上縱、橫向進行檢測，其偏差均不應大于0.2/1000;

　　2 應檢驗立式具有單層基礎的泵、驅動機與泵的安裝水平，應在其底座及其他加工面上進行檢測，其偏差不應大于0.2/1000;

　　3 應檢驗具有雙層基礎的泵，驅動機和泵的安裝水平，應在其法蘭面上縱、橫向進行檢測，其偏差不應大于0.05/1000，且傾斜方向應一致;

　　4 泵座軸線與進水管道軸線的同軸度應為Φ2mm。

　　4.4.3 解體出廠的泵的組裝，應符合下列要求：

　　1 密封環應可靠地固定在泵體或葉輪上，密封環間在直徑方向的間隙應符合隨機技術文件的規定;

　　2 開式葉輪外圓與殼體的間隙應均勻，直徑方向的最大間隙應符合下列要求：

　　1)葉輪直徑小于1000mm時，宜為葉輪直徑的1.5‰;

　　2)葉輪直徑為1000mm～2000mm時，宜為2mm;

　　3)葉輪直徑大于2000mm時，宜為葉輪直徑的1‰;

　　4)半徑方向上的最小間隙，宜為直徑方向最大間隙的40%。

　　3 旋渦泵密封環與離心輪的直徑間隙，應符合隨機技術文件的規定;

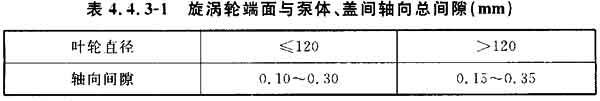

　　4 旋渦泵的旋渦輪端面與泵休、蓋間軸向總間隙，應符合表4.4.3-1的規定。

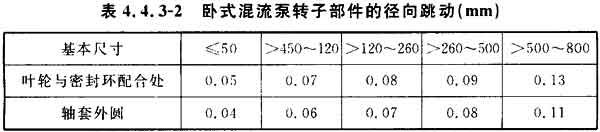

　5 臥式混流泵轉子部件的徑向跳動，應符合表4.4.3-2的規定;

6 旋渦泵裝配好的轉子部件離心輪密封環外圓的圓跳動，不應超過表4.4.3-3的規定;

　　表4.4.3-3 離心輪密封環外圓的圓跳動(mm)

7 方式軸流渠，混流泵采用橡膠或增強樹脂塑料水潤滑動軸承時，常溫下橡膠軸承直徑間隙按下式計算：

式中:S——軸承直徑間隙;

　　d——與軸承配合處直徑。

　　8 葉片的安裝角度和葉輪外圓的圓跳動，應符合隨機技術文件的規定;

　　9 泵組裝完后，轉動轉子應靈活、無阻滯;

　　10 混流泵和軸流泵的泵體、軸承體和填料壓蓋承受壓力的部件，應用不低于0.1MPa的工作壓力進行嚴密性試驗，且保壓5min后應無滲漏。

　　4.4. 4 泵試運轉前除應符合本規范第4.1.9條的要求外，尚應符合下列要求：

　1 進水口葉輪的淹沒深度應符合隨機技術文件的規定;

　　2 泵啟動前應打開出口管路閥門;

　　3 泵啟動前應向填函上的接管引注清水，并應潤滑橡膠軸承，直至泵正常出水為止;

　　4 全調節的泵宜減小葉片角度，并應待出水正常后再調至允許范圍;

　　5 帶有真空泵的機組應先啟動真空泵，并應排出泵內氣體。

　　4.4.5 泵試運轉時除應符合本規范第4.1.10條的要求外，尚應符合下列要求：

　　1 各連接部位應牢固、無松動，并應無泄漏;

　　2 電器、儀表工作應正常;油路、氣路、水路各系統管道不得滲漏;壓力、液位應正常;

　　3 混流泵、軸流泵的滾動軸承溫升不應超過35℃，其最高溫度不應超過75℃;旋渦泵軸承溫升不應超過40℃，最高溫度不應超過80℃;采用橡膠或塑料水導軸承時，其注水壓力、注水量和使用溫度應符合隨機技術文件的規定;

　　4 齒輪箱內油的溫升應正常;油池的油位應保持在規定的刻度范圍內，并不得有漏油;

　　5 填函處的溫升應正常;泄漏量應符合隨機技術文件的規定;

　　6 泵在無汽蝕工況下運轉時，振動速度有效值的檢測及其限值，應符合本規范附錄A的規定;

　　7 泵在規定的揚程和流量下連續試運轉時間，應符合本規范第4.1.10條的要求。

　　4.4.6 停止試運轉時，應按隨機技術文件的規定關閉有關的閥門。揚水管內逆止閥和防水倒流裝置的工作應正常、可靠。

　　4.4.7 泵的進水位降低至規定的最低水位以下時，泵應停止運轉。

　　4.5 往 復 泵

　　4. 5.1 檢驗整體出廠的往復泵安裝水平，應在曲軸外露部分或其他加工面上縱、橫向進行檢測，其偏差不應大于0.50/1000。

　　4. 5.2 解體出廠的往復泵的組裝，應符合下列要求：

1 動力端機座的安裝水平應用水平儀進行檢測，縱向安裝水平偏差不應大于0.20/1000，橫向安裝水平偏差不應大于0.50/1000;

　　2 主軸軸頸安裝水平偏差不應大于0.10/1000;軸瓦與主軸頸的接觸弧面不應大于60°，其接觸面面積不應小于接觸弧面面積的70%，接觸點應均勻分布。軸瓦與主軸頸的徑向間隙和軸向間隙、主軸承端面與軸承端蓋的間隙，應符合隨機技術文件的規定;

　　3 曲拐軸頸與連桿大頭軸瓦、十字頭銷與連桿軸套的接觸應均勻，其接觸面積應大于軸瓦或軸套面積的70%;徑向間隙與軸向間隙，應符合隨機技術文件的規定;

　　4 十字頭與機座十字頭導軌孔的徑向間隙，應符合隨機技術文件的規定;

　　5 蒸汽往復泵裝配時，活塞環的接口應避開蒸汽通道并應相互錯開，其錯開的角度應根據活塞環數等份布置;

　　6 組裝填料應符合下列要求：

　　1)方形填料應將填料環接口切成45°后壓入;相鄰兩圈的接口宜錯開90°，填料不宜壓得過緊，壓蓋應均勻壓入，壓入的深度宜為一圈填料的高度，但不得小于5mm;

　　2)金屬填料各平面及徑向密封面的接觸應均勻，其接觸面積應大于密封面面積的70%;填函蓋與柱塞之間的徑向間隙應符合隨機技術文件規定;無規定時，其徑向間隙宜為0.04mm～0.14mm;

　　3)錐形填函各填料元件應緊密貼合，并應無間隙，且接觸應均勻;壓緊環、T型環、前后錐環的接觸面積應大于其接觸面面積的70%;

　　4)填料函的泄漏液應集中，并應引至安全處;化工、有毒、易燃介質應封閉和隔離，不得泄漏。

　　7 泵的吸入閥和排出閥的組裝，應符合下列要求：

　　1)彈簧的彈力應均勻;閥片和彈簧應無卡住和歪斜;

　　2)調節裝置和閥片升程應符合隨機技術文件的規定;

　　3)閥與閥座應做煤油檢漏試驗，在5min內應無滲漏;

　　4)配汽機構應保持原出廠的裝配狀態和相對位置;平板式配汽閥、閥板與閥座的接觸應嚴密，接觸面積應大于全接觸面積的70%。

8 安全閥、溢流閥或其他超壓保護裝置，應按隨機技術文件的規定調整;無規定時，應符合下列要求：

　　1)機動往復泵、蒸汽往復泵、油田往復式油泵、注水泵和往復增壓泵的開啟壓力，宜為額定工作壓力的1.05倍～ 1.25倍;

　　2)往復式雜質泵開啟壓力宜為額定工作壓力的1.1倍～1.25倍;

　　3)試壓泵排出壓力小于或等于25MPa時，開啟壓力宜為額定排出壓力的1.15倍～1.25倍;排出壓力大于25MPa時，開啟壓力宜為額定排出壓力的1.05倍～1.15倍;

　　4)超高壓泵額定排出壓力小于或等于400MPa時，開啟壓力宜為額定排出壓力的1.05倍～1.1倍;額定排出壓力大于400MPa時，開啟壓力宜為額定排出壓力的1.02倍～1.05倍。

　　9 潤滑系統的組裝，應符合下列要求：

　　1)油管不應有急彎、折扭和壓扁;應經酸洗并清洗潔凈后。再與供油潤滑點連接;

　　2)與曲軸相連接的油泵，運轉應靈活，不得有阻滯;

　　3)潤滑系統的管路、閥件、進門分液器、油過濾器、油冷卻器等組裝后，應按額定工作壓力進行嚴密性試驗，應無泄漏;

　　4)機座的油池應進行煤油滲漏試驗，試驗時間不應小于4h，并應無泄漏。

　　4.5.3 泵試運轉前除應符合本規范第4.1.9條的規定外，尚應符合下列要求：

　　1 地腳螺栓、動力端、十字頭連桿螺栓、軸承蓋等各連接部位連接應緊固，不得松動;

　　2 潤滑、冷卻、沖洗等系統的管道連接應正確，并應清洗潔凈、保持暢通;

　　3 盤動曲軸應無卡阻;

　　4 輸送高溫液體的泵，應按隨機技術文件的規定進行預熱;

　　5 進、出口管路的閥門應全開;

　　6 高壓泵應先啟動潤滑油泵和高壓注油器電機，并應在正常后再啟動主機;

　　7 試運轉用介質應符合隨機技術文件的規定;無規定時，應采用水或乳化液;

　　8 蒸汽往復泵應符合下列要求：

　　1)配汽機構應保持原出廠的裝配狀態和相對位置;
